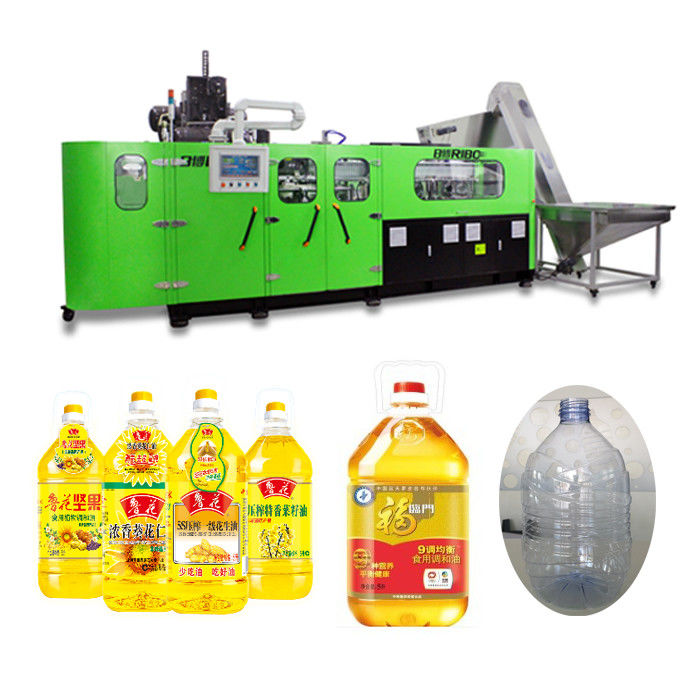

168KW 1 แกลลอนอุปกรณ์เป่าขึ้นรูป 5 ช่องพร้อมเครื่องทำความร้อน Preform 63.5 มม

ข้อมูลพื้นฐาน
สถานที่กำเนิด: ประเทศจีน
ชื่อแบรนด์: RiBo
หมายเลขรุ่น: RiBo-5CR5L
จำนวนสั่งซื้อขั้นต่ำ: 1 ชิ้น
ราคา: Negotiable
รายละเอียดการบรรจุ: ชิ้นส่วนอะไหล่และแม่พิมพ์เป่าขวดจะถูกบรรจุด้วยกล่องไม้ เครื่องหลัก และระบบป้อนอาหารแบบพรีฟอร์มจะบรรจ
เวลาการส่งมอบ: 120 วัน
เงื่อนไขการชำระเงิน: L / C, D / A, D / P, T / T
สามารถในการผลิต: 10 ชิ้น / เดือน
ข้อมูลรายละเอียด
แบบเป่าขึ้นรูป: PET ยืดเป่าปั้น ใบสมัคร: ขวดน้ำ น้ำมัน อาหาร
แรงดันไฟฟ้า: 3เฟส380โวลต์/50เฮิร์ตกำหนดเองCustom เพาเวอร์ (W): 168kW
น้ำหนัก: 10500KG ขนาด (L * W * H): 9400*4000*3600mm
การประกัน: 12 เดือน มีบริการหลังการขาย: วิศวกรที่พร้อมให้บริการเครื่องจักรในต่างประเทศการสนับสนุนทางเทคนิควิดีโอการบำรุงรักษาและบริการซ่อมภา
ชื่อผลิตภัณฑ์: เครื่องเป่าขวดพลาสติกอัตโนมัติ,เครื่องเป่าขวด PET กึ่งอัตโนมัติ / อุปกรณ์,ผู้ผลิตอุปกรณ์เป่าขวดที่ใช ความจุ: 5500~5000BPH
โพรง: 5 ฟันผุ ชื่อ: เครื่องเป่าขวดพลาสติก, เครื่องเป่าขวดพลาสติกแบบเซอร์โวมอเตอร์อัตโนมัติ
ประเภท: เครื่องเป่าขวดกึ่งอัตโนมัติ, เครื่องเป่าขวด PET แบบยืด การใช้พลังงาน: 68~78KW
ระยะห่างของโพรง: 190mm พรีฟอร์มความร้อน pitch: 63.5mm
ปริมาณสูงสุดของคอนเทนเนอร์: 5L Max.container dimater: 180mm
ความสูงของคอนเทนเนอร์สูงสุด: 330mm การบริโภคอากาศ: 14 ลบ.ม./นาที/40 กก.
แสงสูง:

168KW 1 Gallon Blow Molding Equipment

,

Blow Molding Equipment 5 Cavities

,

168KW PET เป่าเครื่องปั้น


รายละเอียดสินค้า

เครื่องเป่าขวดพลาสติก 1 แกลลอน / เครื่องเป่าขวด PET น้ำมัน 5 ลิตร / เครื่องเป่าขวด



อุปกรณ์





แนะนำเครื่อง R series

I. สรุป



R ซีรีส์เครื่องเป่าขวด PET แบบเส้นตรงแบบไฟฟ้าเป็นเครื่องเป่าลม PET อัตโนมัติความเร็วสูงที่ออกแบบและพัฒนาด้วยเทคโนโลยีการเป่าขวดที่ทันสมัยที่สุดในปัจจุบัน ข้อดีของการที่สามารถอธิบายได้ว่าเป็นความรวดเร็ว มั่นคง เรียบง่าย มีวัตถุประสงค์ทั่วไป และปลอดภัยต่อสิ่งแวดล้อมส่วนใหญ่จะใช้กับบรรจุภัณฑ์ PET แบบเป่าขึ้นรูปสำหรับน้ำ เครื่องดื่ม น้ำผลไม้ ฯลฯ เครื่องให้ผลผลิตอย่างล้นเหลือที่มีประสิทธิภาพสูงความจุของแต่ละช่องเพิ่มขึ้นเป็น 1100~1000bph เมื่อขนาดขวดเท่ากับหรือน้อยกว่า 5L ตามลำดับ ซึ่งสามารถตอบสนองความต้องการของลูกค้าระดับไฮเอนด์ได้พร้อมกับระบบโหลดอัตโนมัติพรีฟอร์ม เครื่องจักรทำงานโดยอัตโนมัติอย่างเต็มที่ด้วยประสิทธิภาพที่สม่ำเสมอและความเร็วสูง โดยไม่มีการรบกวนจากผู้ปฏิบัติงานในระหว่างกระบวนการทั้งหมดดังนั้นโอกาสของการปนเปื้อนจะลดลงอย่างเห็นได้ชัดซึ่งรับประกันคุณภาพของผลิตภัณฑ์



ครั้งที่สอง การพัฒนาเทคโนโลยี



การประยุกต์ใช้ระบบเซอร์โว PLC:

ใช้ระบบควบคุมการเคลื่อนที่ของ Omron (ประเภทโมดูลการรวม) โดยใช้ระบบ PTO (โมดูลกำหนดตำแหน่งเซอร์โว) สำหรับการกำหนดตำแหน่งความเร็วสูง เซ็นเซอร์ระยะใกล้จะค้นหาตำแหน่งเป้าหมายของวงโคจร ส่งสัญญาณความเร็วสูงไปยังระบบเซอร์โวตำแหน่งของแทร็กถูกตรวจพบทางออนไลน์โดยตัวเข้ารหัสแบบหมุนที่มีความแม่นยำสูงในตัวเซอร์โวมอเตอร์ ส่งข้อมูลกลับไปยังระบบควบคุม ในที่สุด การวางตำแหน่งความเร็วสูงจะดำเนินการโดยโมดูลการกำหนดตำแหน่ง

การประยุกต์ใช้เซอร์โวมอเตอร์



กลไกการเคลื่อนที่ของแม่พิมพ์:ใช้เซอร์โวมอเตอร์เชื่อมต่อกล่องเกียร์ ระบบส่งกำลังแบบซิงโครนัสถูกนำมาใช้เพื่อตอบสนองการเคลื่อนที่แบบลูกสูบขึ้นและลงของกลไกบานพับทั้งสองข้างทั้งสองด้านของแม่พิมพ์ที่ลากด้วยแท่งเชื่อมโยงสองอันตามลำดับด้วยวิธีนี้ แผ่นยึดแม่พิมพ์สองแผ่นที่อยู่ตรงกลางจะเคลื่อนที่ตรงข้ามหรือเข้าหากัน ซึ่งโดยทั่วไปเรียกว่าการเปิดและปิดแม่พิมพ์ล้อลากที่ขับเคลื่อนด้วยเซอร์โวมอเตอร์ทำให้หมุนตามเข็มนาฬิกาอย่างต่อเนื่อง ลดแรงกระแทกด้านพลังงานและการสึกหรอ ทำให้การยึดแม่พิมพ์เป็นไปอย่างราบรื่นยิ่งขึ้นแต่ละรอบจะนำไปสู่วัฏจักรที่สมบูรณ์ของการเคลื่อนที่ของแผ่นยึดแม่พิมพ์ ------ เปิดและปิดนอกจากนี้ยังมีการใช้กลไกการล็อคแม่พิมพ์อัดอากาศอัดด้วยอากาศสูง ซึ่งช่วยเสริมแรงกระแทกระหว่างแผ่นแม่พิมพ์และปกป้องแม่พิมพ์ได้อย่างมีประสิทธิภาพนอกจากนี้ยังช่วยลดการมองเห็นเส้นแบ่งบนขวดสำเร็จรูปกลไกการเคลื่อนที่ของแม่พิมพ์ที่ขับเคลื่อนด้วยเซอร์โวมอเตอร์ได้รับการออกแบบและสร้างขึ้นจากการวิเคราะห์แบบจำลองทางวิศวกรรมที่เข้มงวด ซึ่งทำให้มั่นใจได้ว่าชุดของการเคลื่อนที่ของแม่พิมพ์นั้นเรียบง่าย แม่นยำ สม่ำเสมอและรวดเร็ว ทำให้รอบเวลา 0.2~0.4 วินาที



กลไกการถ่ายเทความร้อนของตัวจับยึดพรีฟอร์มและตัวจับความร้อนพรีฟอร์ม: ล้อดาวป้อนพรีฟอร์มและกลไกการถ่ายเทตัวจับความร้อนพรีฟอร์มถูกขับเคลื่อนโดยสเต็ปการขับเคลื่อนประเภทเชื่อมโยงสายพานซิงโครนัสของเซอร์โวมอเตอร์สำหรับระบบทำความร้อนแบบหมุนพรีฟอร์ม ตัวจับความร้อนแบบพรีฟอร์มจะถูกควบคุมโดยมอเตอร์ความถี่ที่ปรับได้ พรีฟอร์ม (คอพรีฟอร์มขึ้นไป) เป็นแบบหมุนให้ความร้อนแบบหมุนได้ 360 องศาโดยไม่ขาดตอน พิทช์ความร้อนพรีฟอร์ม 63 มม. พรีฟอร์มจำนวนมากขึ้นจะได้รับความร้อนอย่างต่อเนื่องภายในระยะทางเดียวกัน ซึ่งช่วยเพิ่มประสิทธิภาพ และประหยัดพลังงานมากกว่า 40%เซอร์โวมอเตอร์ตัวเดียวกันนี้ใช้เพื่อทำงานบนรางสไลด์แบบซิงโครนัสเพื่อหมุนตำแหน่งสเต็ปปิ้งความเร็วสูงเพื่อลดความซับซ้อนของโครงสร้าง ซึ่งทำให้สเต็ปปิ้งแทร็คมีความรวดเร็วและเสถียร ลดเวลารอบการผลิต และปรับปรุงประสิทธิภาพการผลิตอย่างมาก

กลไกพิทช์แปรผัน: กลไกนี้ใช้เซอร์โวมอเตอร์เพื่อเชื่อมต่อสกรูโดยตรง สกรูหมุนเป็นวงกลม ระยะพิทช์เปลี่ยนจาก 63.5 มม. เป็น 190 มม. โดยตรง ทำให้มั่นใจได้ถึงความเร็วสูงและดำเนินการจัดการระหว่างกลไกทั้งสองได้อย่างแม่นยำ



ระบบขนถ่ายพรีฟอร์มด้วยกริปเปอร์และกลไกการป้อนขวด: พรีฟอร์มที่อุ่นจะป้อนเข้าไปในแม่พิมพ์เป่าและป้อนขวดที่เสร็จแล้วซึ่งขับเคลื่อนด้วยเซอร์โวมอเตอร์เดียวกันและสายพานซิงโครนัส ทำให้มั่นใจได้ถึงความเร็วสูงและแม่นยำสำหรับการเคลื่อนไหวทั้งสองนี้



กลไกการยืด (ยืดลง):แท่งยืดถูกขับเคลื่อนด้วยเซอร์โวมอเตอร์พร้อมกัน ซึ่งช่วยให้มั่นใจถึงความตรงกันของการเคลื่อนที่ของแท่งเหล็ก และทำให้การปรับก่อนการผลิตทำได้ง่ายขึ้น(หลังจากเปลี่ยนแม่พิมพ์เป่า ทำให้ปรับความสูงของแท่งยืดได้ง่ายขึ้นมาก เพียงแค่ป้อนข้อมูลบนหน้าจอสัมผัส แทนที่จะทำการปรับด้วยตนเอง)



การประยุกต์ใช้ระบบทำความร้อนอุณหภูมิ



ระบบควบคุมแบบแยกส่วนนี้ใช้ในเตาอบความร้อนเปล่าของขวดเทอร์โมสแตติก ซึ่งใช้หลอดอินฟราเรดและตัวสะท้อนแสงสำหรับพรีฟอร์มให้ความร้อนหลังจากตั้งค่าอุณหภูมิแล้ว อุปกรณ์จะสามารถปรับแรงดันไฟขาออกโดยอัตโนมัติตามอัตราโดยไม่ได้รับผลกระทบจากความผันผวนของแรงดันไฟฟ้าและการเปลี่ยนแปลงของอุณหภูมิสิ่งแวดล้อมในเวลาเดียวกัน มันยังระบายความร้อนด้วยอากาศหมุนเวียนที่ควบคุมโดยตัวแปลงความถี่ ซึ่งสามารถรับประกันอุณหภูมิความร้อนภายในและอุณหภูมิคงที่ของเตาอบได้อย่างมีประสิทธิภาพ และทำให้พื้นผิวของพรีฟอร์มแต่ละอันและอุณหภูมิภายในร้อนสม่ำเสมอนอกจากนี้ ขวดยังหมุนได้ 360 องศาในเตาอบที่ให้ความร้อน เพื่อให้แต่ละด้านของพรีฟอร์มสามารถให้ความร้อนได้อย่างสม่ำเสมอ ซึ่งช่วยเพิ่มผลผลิตของขวดเป่าและช่วงการปรับตัวของพรีฟอร์มที่มีผนังหนา



การประยุกต์ใช้ตัวควบคุมแรงดันไฟฟ้าแบบวงปิดแบบเต็มในระบบทำความร้อนแบบพรีฟอร์ม:



อุณหภูมิของเตาอบความร้อนถูกควบคุมโดยตัวควบคุมแรงดันไฟฟ้าแบบวงปิดแบบเต็ม (พร้อมข้อเสนอแนะ) ซึ่งพัฒนาโดยบริษัท RiBo อย่างอิสระตัวควบคุมจะตรวจจับและปรับแรงดันไฟขาออก (ค่าที่ตั้งไว้) ที่ความถี่การสแกน 100 ครั้งต่อวินาที เพื่อให้บรรลุผลของแรงดันไฟขาออกที่สม่ำเสมอและแก้ปัญหาความร้อนที่ไม่เสถียรที่เกิดจากความผันผวนของความร้อนขององค์ประกอบความร้อน (หลอดไฟ) ) เนื่องจากแรงดันไฟฟ้าผันผวนของแหล่งจ่ายไฟนอกจากนี้ ระบบควบคุมแบบวงปิดจะโต้ตอบและร่วมมือกับระบบควบคุมอุณหภูมิคงที่ของเตาอบความร้อนแบบเดิม ซึ่งช่วยปรับปรุงความผันผวนของอุณหภูมิความร้อนที่เกิดจากการเปลี่ยนแปลงของอุณหภูมิสิ่งแวดล้อมได้อย่างมากด้วยการใช้เทคโนโลยีข้างต้นในเครื่องเป่าขวด ความสม่ำเสมอในการให้ความร้อนและความเสถียรของพรีฟอร์มแต่ละแบบมักจะมีความสอดคล้องกันโดยสิ้นเชิง ซึ่งในที่สุดจะรับรองความเสถียรและความสม่ำเสมอของเอฟเฟกต์การเป่าขวดของแต่ละช่องหน่วยวงปิดนี้ได้ปรับปรุงประสิทธิภาพโดยรวมของอุปกรณ์เป่าขวด



เครื่องมีการตรวจจับอุณหภูมิของพรีฟอร์มที่ส่วนท้ายของเตาอบความร้อนครั้งสุดท้าย หากอุณหภูมิของพรีฟอร์มไม่ถึงอุณหภูมิการเป่า พรีฟอร์มจะเข้าไปในแม่พิมพ์เป่าแต่ไม่มีการเป่า ช่วยประหยัดอากาศ



สาม.ประสิทธิภาพและข้อดี



i. ส่วนต่อประสานระหว่างคนกับเครื่องจักรนั้นใช้งานง่ายทุกอย่างเป็นระบบคอมพิวเตอร์ รวมถึงการปรับอุณหภูมิและการกระจายพรีฟอร์ม

ii. แผงควบคุมการทำงานแบบเคลื่อนย้ายได้อิสระทำให้การทำงานสะดวกและยืดหยุ่นยิ่งขึ้น

iii.Preform ถอดรหัส การโหลด การจัดการขวดและการสั่งซื้อทั้งหมดดำเนินการโดยผู้ควบคุมสแตนเลสโดยอัตโนมัติโดยไม่มีการปนเปื้อนครั้งที่สอง

iv. ในระหว่างกระบวนการของระบบป้อน preform ของตัวอ่อนอัตโนมัติ ช่อง preform แต่ละช่องจะมีการตรวจจับด้วยตาแมว ควบคุมการทำงานของมอเตอร์ด้านบนและกระบอกสูบที่แยกจากกัน ตรวจสอบให้แน่ใจว่ามีการกระจายตัวของ preform อย่างสม่ำเสมอในแต่ละช่องสัญญาณของตัวอ่อน และมีฟังก์ชั่นการเตือน การขาดแคลนวัสดุ

v. ระบบหมุนเวียนน้ำเย็นและพัดลมที่ควบคุมด้วยคอนเวอร์เตอร์สามารถป้องกันคอขวดจากการเสียรูปเมื่อพรีฟอร์มถูกทำให้ร้อน

vi.เครื่องทำความร้อนแบบโฮโมเทอร์มอลใช้ระบบสะท้อนแสงอัตโนมัติและระบบปรับแบบวงปิดซึ่งมีกำลังจ่ายสม่ำเสมอตามสัดส่วน ไม่ได้รับผลกระทบจากความผันผวนของแรงดันไฟฟ้าโซ่ลำเลียงมีความแหลมสั้นและเป็นแบบพาราแทคติก ซึ่งช่วยให้เกิดความร้อนได้ช้าและสิ้นเปลืองพลังงานน้อยส่งผลให้พรีฟอร์มสามารถให้ความร้อนได้อย่างสม่ำเสมอและเป่าง่าย

vii.การติดตั้งแม่พิมพ์ตามตำแหน่งทำให้สามารถเปลี่ยนแม่พิมพ์ได้ง่ายภายในหนึ่งชั่วโมง ผู้ปฏิบัติงานต้องยืนบนพื้นเท่านั้นจึงจะเสร็จงานนี้ ไม่จำเป็นต้องยืนบนโครงเครื่อง ความปลอดภัยสำหรับบุคคลนั้นสูงกว่ามาก

viii.ชิ้นส่วนที่สำคัญทั้งหมดที่เราใช้สำหรับเครื่องจักร เช่น ชิ้นส่วนไฟฟ้า นิวเมติก เซอร์โวมอเตอร์ ฯลฯ เป็นชิ้นส่วนแบรนด์ดังที่นำเข้าจากประเทศญี่ปุ่น สหรัฐอเมริกา และยุโรป ซึ่งทำให้มั่นใจได้ถึงความเสถียรและอายุการใช้งานที่ยาวนานของอุปกรณ์ของเรา

ix วาล์วเป่าแรงดันสูงติดตั้งอุปกรณ์แปลงเป็นอากาศแรงดันต่ำ ซึ่งสามารถรับประกันการแปลงปกติโดยไม่มีอากาศแรงดันต่ำเครื่องมีการติดตั้งอุปกรณ์กู้คืนอากาศแรงดันสูง ในกระบวนการผลิตเป่าขวด อากาศแรงดันสูงสามารถกู้คืนและใช้สำหรับกระบอกสูบ/เป่าล่วงหน้า



IV.บำรุงรักษาง่าย



ระบบควบคุมเซอร์โวของ Omron (ตัวควบคุมการเคลื่อนไหว โมดูลาร์) เชื่อมต่อกับเครื่องผ่านสายสื่อสารเฉพาะ ผู้ใช้สามารถจัดการการทำงานทั้งหมดของเครื่องผ่านตัวควบคุมการเคลื่อนไหวเมื่อเครื่องมีข้อบกพร่อง อินเทอร์เฟซระหว่างคนกับเครื่องจักรจะให้สัญญาณเตือนและรายงานการวินิจฉัยข้อผิดพลาดแก่ผู้ปฏิบัติงาน ผู้ปฏิบัติงานสามารถค้นหาสาเหตุของความผิดปกติได้อย่างรวดเร็วและแก้ไขปัญหาโดยเร็วที่สุดผ่านการแสดงข้อผิดพลาด

★ หากขวดถูกปิดกั้น/เต็มในสายพานลำเลียง ฟังก์ชันของพรีฟอร์มป้อนอาหารอัตโนมัติสามารถตั้งค่าได้ในโปรแกรมผ่านการตรวจจับด้วยตาแมว

★ หากเครื่องหลังจากเป่าเครื่องหยุดทำงานเป็นเวลานานเกินไป โคมไฟทำความร้อนสามารถตั้งค่าด้วยฟังก์ชันลดอุณหภูมิโดยอัตโนมัติ ประหยัดการใช้ไฟฟ้า และหลีกเลี่ยงอุณหภูมิที่มากเกินไปในที่นั่งทำความร้อน (ตั้งค่าอุณหภูมิในหน้าจอสัมผัส)



V. ความปลอดภัย



ชิ้นส่วนลูกสูบของเครื่องเป่าขวดมีอุปกรณ์ป้องกันและสัญญาณเตือน

ผม.ความปลอดภัยของผู้ปฏิบัติงาน

ตัวเครื่องปิดสนิทด้วยประตูนิรภัยที่ไว้วางใจได้อย่างสมบูรณ์แบบ และยังติดตั้งแผ่นกันลื่นอะลูมิเนียมบนพื้นผิวหลัก ซึ่งสามารถรับประกันความปลอดภัยของผู้ปฏิบัติงานได้ในระดับสูงสุด

ii.ความปลอดภัยของตัวเครื่อง

มีการใช้เทคนิคการตรวจจับหลายจุดเพื่อให้แน่ใจว่าระบบกำหนดตำแหน่ง ระบบจับยึด และระบบยืดจะทำงานได้อย่างปลอดภัยในระดับสูงสุด


พารามิเตอร์ทางเทคนิค


รายการ หน่วย รุ่น
RiBo-5CR5L
สเปกการปั้น พรีฟอร์ม พิช mm 190
Preform เครื่องทำความร้อน Pitch mm 63.5
จำนวน Cav. cav. 5
ข้อมูลจำเพาะของคอนเทนเนอร์ ปริมาณคอนเทนเนอร์สูงสุด หลี่ 5
ช่วงเส้นผ่านศูนย์กลางคอ mm 39~45
รองรับเส้นผ่านศูนย์กลางวงแหวน mm 57
Max.Containr เส้นผ่านศูนย์กลาง   180
ความสูงของคอนเทนเนอร์สูงสุด mm 330
※※ผลทางทฤษฎี bph 5500~5000
ข้อมูลจำเพาะกำลังไฟ กำลังไฟพิกัด KW 168
การใช้พลังงาน KW 68~78
ข้อมูลจำเพาะของคอมเพรสเซอร์ แรงดันลม Mpa 2.8~3.5
การบริโภคอากาศ ลบ.ม./นาที 14
สเปกเครื่องหลัก ขนาด mm 9400*4000*3600mm
น้ำหนัก กิโลกรัม 10500
หมายเหตุ: เนื่องจากข้อกำหนดการพัฒนาทางเทคนิคอย่างต่อเนื่องจะได้รับการปรับปรุงโดยไม่ต้องแจ้งให้ทราบล่วงหน้า
การออกแบบพิเศษสอดคล้องกับความต้องการของลูกค้า
