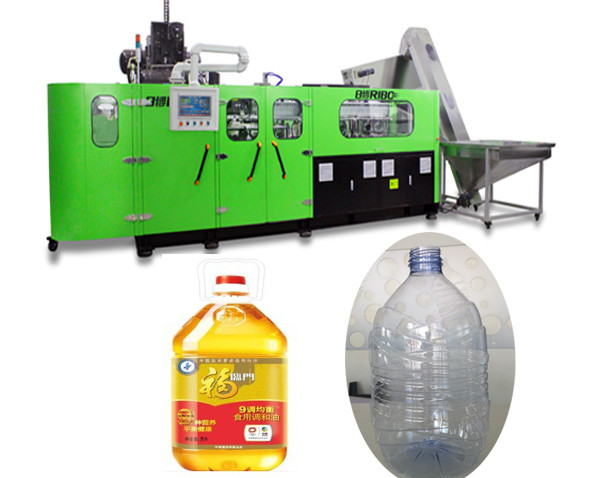

อุปกรณ์เป่าขวด PET 380V 3 Cavity Omron Motion Controller System

ข้อมูลพื้นฐาน
สถานที่กำเนิด: กวางตุ้งจีน
ชื่อแบรนด์: RiBo
หมายเลขรุ่น: RiBo-3CR5L
จำนวนสั่งซื้อขั้นต่ำ: 1 ชิ้น
ราคา: Negotiable
รายละเอียดการบรรจุ: ชิ้นส่วนอะไหล่และแม่พิมพ์เป่าขวดจะถูกบรรจุด้วยกล่องไม้ เครื่องหลัก และระบบป้อนอาหารแบบพรีฟอร์มจะบรรจ
เวลาการส่งมอบ: 120 วัน
เงื่อนไขการชำระเงิน: L / C, D / A, D / P, T / T
สามารถในการผลิต: 10 ชิ้น / เดือน
ข้อมูลรายละเอียด
อัตโนมัติ: ใช่ แปรรูปพลาสติก: สัตว์เลี้ยง
แบบเป่าขึ้นรูป: เครื่องเป่าขวดพลาสติกยืด , เครื่องเป่าขวดพลาสติก ใบสมัคร: ขวด
แรงดันไฟฟ้า: 380V / 3PH / 50HZ กำหนดเอง การประกัน: 12 เดือน, 1 ปี
มีบริการหลังการขาย: วิศวกรที่พร้อมให้บริการเครื่องจักรในต่างประเทศการสนับสนุนทางเทคนิควิดีโอการบำรุงรักษาและบริการซ่อมภา ชื่อผลิตภัณฑ์: เครื่องเป่าขวดพลาสติกอัตโนมัติ,เครื่องเป่าขวด PET กึ่งอัตโนมัติ / อุปกรณ์,ผู้ผลิตอุปกรณ์เป่าขวดพลาสต
ความจุ: 3600~3000BPH โพรง: 3-ช่อง
ชื่อ: เครื่องเป่าขวดพลาสติกแบบเซอร์โวมอเตอร์อัตโนมัติ ประเภท: เครื่องเป่าขวดพลาสติกสำหรับสัตว์เลี้ยง
ระยะห่างของโพรง: 190 มม พรีฟอร์มความร้อน pitch: 63.5mm
ปริมาณสูงสุดของคอนเทนเนอร์: 5L ช่วงเส้นผ่านศูนย์กลางคอ: 39~45 มม.
รองรับเส้นผ่านศูนย์กลางแหวน: 57 มม เส้นผ่านศูนย์กลางสูงสุดของคอนเทนเนอร์: 180 มม
ความสูงของคอนเทนเนอร์สูงสุด: 330 มม พัดแรงดัน: 2.8~3.5Mpa
การบริโภคอากาศ: 12 ลบ.ม./นาที/40 กก. ใช้สำหรับ: ขวดน้ำมันพืช ขวดน้ำ ขวดซอส
กำลังไฟ: 118 กิโลวัตต์ การใช้พลังงาน: 46~56 กิโลวัตต์
PLC (ตัวควบคุมการเคลื่อนไหว): ออมรอน (ญี่ปุ่น) เซอร์โวมอเตอร์: ออมรอน (ญี่ปุ่น)
แสงสูง:

อุปกรณ์เป่าขวด PET 380V

,

อุปกรณ์เป่าขวด 3 ช่อง

,

อุปกรณ์ปั้นขวด PET 380V


รายละเอียดสินค้า

ขวดน้ำแร่ 5 ลิตร / ขวดน้ำมัน เครื่องเป่าขวดพลาสติก PET Blow Molding Equipment


การพัฒนาเทคโนโลยี



การประยุกต์ใช้ระบบเซอร์โว PLC:



ใช้ระบบควบคุมการเคลื่อนที่ของ Omron (ประเภทโมดูลการรวม) โดยใช้ระบบ PTO (โมดูลกำหนดตำแหน่งเซอร์โว) สำหรับ



ตำแหน่งความเร็ว, เซ็นเซอร์ความใกล้ชิดค้นหาตำแหน่งเป้าหมายการโคจร, ส่งสัญญาณความเร็วสูงไปยังระบบเซอร์โว



ตำแหน่งของแทร็กถูกตรวจพบทางออนไลน์โดยตัวเข้ารหัสแบบหมุนที่มีความแม่นยำสูงในตัวเซอร์โวมอเตอร์เพื่อส่งข้อมูลกลับ sending



ไปยังระบบควบคุม ในที่สุด การวางตำแหน่งความเร็วสูงจะดำเนินการโดยโมดูลการกำหนดตำแหน่ง





การประยุกต์ใช้เซอร์โวมอเตอร์



กลไกการเคลื่อนที่ของแม่พิมพ์: ใช้เซอร์โวมอเตอร์เชื่อมต่อกล่องเกียร์ระบบส่งกำลังแบบซิงโครนัสคือ



นำมาใช้เพื่อตอบสนองการเคลื่อนไหวขึ้นและลงของกลไกบานพับทั้งสองข้างทั้งสองด้านของแม่พิมพ์ที่ลากโดยสอง



แท่งเชื่อมโยงตามลำดับด้วยวิธีนี้ แม่พิมพ์ทั้งสองแผ่นที่อยู่ตรงกลางจะเคลื่อนที่ตรงข้ามกันหรือเข้าหากัน ซึ่งก็คือ



โดยทั่วไปเรียกว่าการเปิดและปิดแม่พิมพ์ล้อลากที่ขับเคลื่อนด้วยเซอร์โวมอเตอร์หมุนตามเข็มนาฬิกา



อย่างต่อเนื่อง ลดแรงกระแทกและการสึกหรอ ทำให้การยึดแม่พิมพ์ราบรื่นขึ้นแต่ละรอบนำไปสู่ ​​a



วัฏจักรที่สมบูรณ์ของการเคลื่อนที่ของแผ่นยึดแม่พิมพ์ ------ เปิดและปิดตัวล็อคแม่พิมพ์อัดอากาศอัดด้วยอากาศแรงดันสูง



กลไกถูกนำไปใช้ซึ่งบัฟแรงกระแทกระหว่างแผ่นแม่พิมพ์และปกป้องแม่พิมพ์ได้อย่างมีประสิทธิภาพนอกจากนี้ยังช่วยให้



ลดการมองเห็นเส้นแบ่งบนขวดสำเร็จรูปกลไกการเคลื่อนที่ของแม่พิมพ์ที่ขับเคลื่อนด้วยเซอร์โวมอเตอร์ได้รับการออกแบบและ



สร้างขึ้นจากการวิเคราะห์แบบจำลองทางวิศวกรรมที่เข้มงวด ซึ่งทำให้มั่นใจได้ว่าชุดการเคลื่อนที่ของแม่พิมพ์นั้นเรียบง่าย แม่นยำ



สม่ำเสมอและรวดเร็ว ทำให้รอบเวลา 0.2~0.4 วินาที

อุปกรณ์เป่าขวด PET 380V 3 Cavity Omron Motion Controller System 0



กลไกพิทช์แบบแปรผัน: กลไกนี้ใช้เซอร์โวมอเตอร์เพื่อเชื่อมต่อสกรูโดยตรง สกรูจะเปลี่ยนเป็น



กลม ระยะพิทช์เปลี่ยนจาก 63.5 มม. เป็น 190 มม. โดยตรง ทำให้มั่นใจได้ถึงความเร็วสูงและการจัดการระหว่าง between



สองกลไก



อุปกรณ์เป่าขวด PET 380V 3 Cavity Omron Motion Controller System 1



การประยุกต์ใช้ระบบทำความร้อนอุณหภูมิ



ระบบควบคุมแบบแยกส่วนใช้ในเตาอบความร้อนเปล่าของขวดเทอร์โมสแตติก ซึ่งใช้หลอดอินฟราเรดและตัวสะท้อนแสงสำหรับ



พรีฟอร์มความร้อนหลังจากตั้งค่าอุณหภูมิแล้ว อุปกรณ์จะสามารถปรับแรงดันเอาต์พุตตามค่า . ได้โดยอัตโนมัติ



อัตราโดยไม่ได้รับผลกระทบจากความผันผวนของแรงดันไฟฟ้าและการเปลี่ยนแปลงอุณหภูมิสิ่งแวดล้อมในขณะเดียวกันก็ระบายความร้อนด้วย



อากาศหมุนเวียนที่ควบคุมโดยตัวแปลงความถี่ ซึ่งสามารถรับประกันอุณหภูมิความร้อนภายในและค่าคงที่ได้อย่างมีประสิทธิภาพ



อุณหภูมิของเตาอบความร้อน และทำให้พื้นผิวของแต่ละ preform และอุณหภูมิภายในร้อนสม่ำเสมอ



นอกจากนี้ขวดยังหมุนได้ 360 องศาในเตาอบความร้อนเพื่อให้แต่ละด้านของพรีฟอร์มสามารถให้ความร้อนได้อย่างสม่ำเสมอ



ช่วยเพิ่มผลผลิตของขวดเป่าและช่วงความสามารถในการปรับตัวของพรีฟอร์มที่มีผนังหนา



อุปกรณ์เป่าขวด PET 380V 3 Cavity Omron Motion Controller System 2



บำรุงรักษาง่าย



ระบบควบคุมเซอร์โวของ Omron (ตัวควบคุมการเคลื่อนไหว โมดูลาร์) เชื่อมต่อกับเครื่องผ่านการสื่อสารเฉพาะ



สายเคเบิลผู้ใช้สามารถจัดการการกระทำทั้งหมดของเครื่องผ่านตัวควบคุมการเคลื่อนไหวเมื่อเครื่องมีข้อบกพร่องการ



ส่วนต่อประสานระหว่างคนกับเครื่องจักรจะให้สัญญาณเตือนและรายงานการวินิจฉัยข้อผิดพลาดแก่ผู้ปฏิบัติงานผู้ปฏิบัติงานสามารถค้นหา .ได้อย่างรวดเร็ว



สาเหตุของข้อผิดพลาดและแก้ไขปัญหาโดยเร็วที่สุดผ่านการแสดงข้อผิดพลาด



★ หากขวดถูกปิดกั้น/บรรจุอยู่ในสายพานลำเลียงอากาศ สามารถตั้งค่าฟังก์ชันของพรีฟอร์มป้อนอาหารอัตโนมัติได้ในโปรแกรม



ผ่านการตรวจจับด้วยตาแมว



★ หากเครื่องหลังจากเป่าเครื่องหยุดทำงานเป็นเวลานานเกินไป สามารถตั้งค่าหลอดความร้อนด้วยฟังก์ชันของ



ลดอุณหภูมิโดยอัตโนมัติ ประหยัดการใช้ไฟฟ้า และหลีกเลี่ยงอุณหภูมิที่มากเกินไปในที่นั่งทำความร้อน



(ตั้งค่าอุณหภูมิในหน้าจอสัมผัส)



อุปกรณ์เป่าขวด PET 380V 3 Cavity Omron Motion Controller System 3



ความปลอดภัย



ชิ้นส่วนลูกสูบของเครื่องเป่าขวดมีอุปกรณ์ป้องกันและสัญญาณเตือน



ผม.ความปลอดภัยของผู้ปฏิบัติงาน



ตัวเครื่องปิดสนิทด้วยประตูนิรภัยที่สมบูรณ์แบบและวางใจได้ และยังติดตั้งแผ่นกันลื่นอะลูมิเนียมบนหลักการ



พื้นผิวซึ่งสามารถรับประกันความปลอดภัยของผู้ปฏิบัติงานในระดับที่ใหญ่ที่สุด



ii.ความปลอดภัยของตัวเครื่อง



มีการใช้เทคนิคการตรวจจับหลายจุดเพื่อให้แน่ใจว่าระบบกำหนดตำแหน่งทำงานอย่างปลอดภัย ระบบจับยึด



และระบบการยืดกล้ามเนื้อในระดับสูงสุด



ชุดนี้ใช้กันอย่างแพร่หลายในการทำขวด PET สำหรับน้ำดื่มน้ำมันพืช อาหาร สารเคมีในชีวิตประจำวัน……ect


พารามิเตอร์ทางเทคนิค




รายการ หน่วย โมลเดล
RiBo-3CR5L
สเปกการปั้น พรีฟอร์ม พิช mm 190
Preform เครื่องทำความร้อน Pitch mm 63.5
จำนวน Cav. cav. 3
ข้อมูลจำเพาะของคอนเทนเนอร์ ปริมาณคอนเทนเนอร์สูงสุด หลี่ 5
ช่วงเส้นผ่านศูนย์กลางคอ mm 39~45
รองรับเส้นผ่านศูนย์กลางวงแหวน mm 57
Max.Containr เส้นผ่านศูนย์กลาง   180
ความสูงของคอนเทนเนอร์สูงสุด mm 330
※※ผลทางทฤษฎี bph 3600~3000
ข้อมูลจำเพาะกำลังไฟ กำลังไฟพิกัด KW 118
การใช้พลังงาน KW 46~56
ข้อมูลจำเพาะของคอมเพรสเซอร์ แรงดันลม Mpa 2.8~3.5
การบริโภคอากาศ ลบ.ม./นาที 9
สเปกเครื่องหลัก ขนาด mm 7200*3435*3300
น้ำหนัก กิโลกรัม 8000
หมายเหตุ: เนื่องจากข้อกำหนดการพัฒนาทางเทคนิคอย่างต่อเนื่องจะได้รับการปรับปรุงโดยไม่ต้องแจ้งให้ทราบล่วงหน้า
การออกแบบพิเศษสอดคล้องกับความต้องการของลูกค้า
