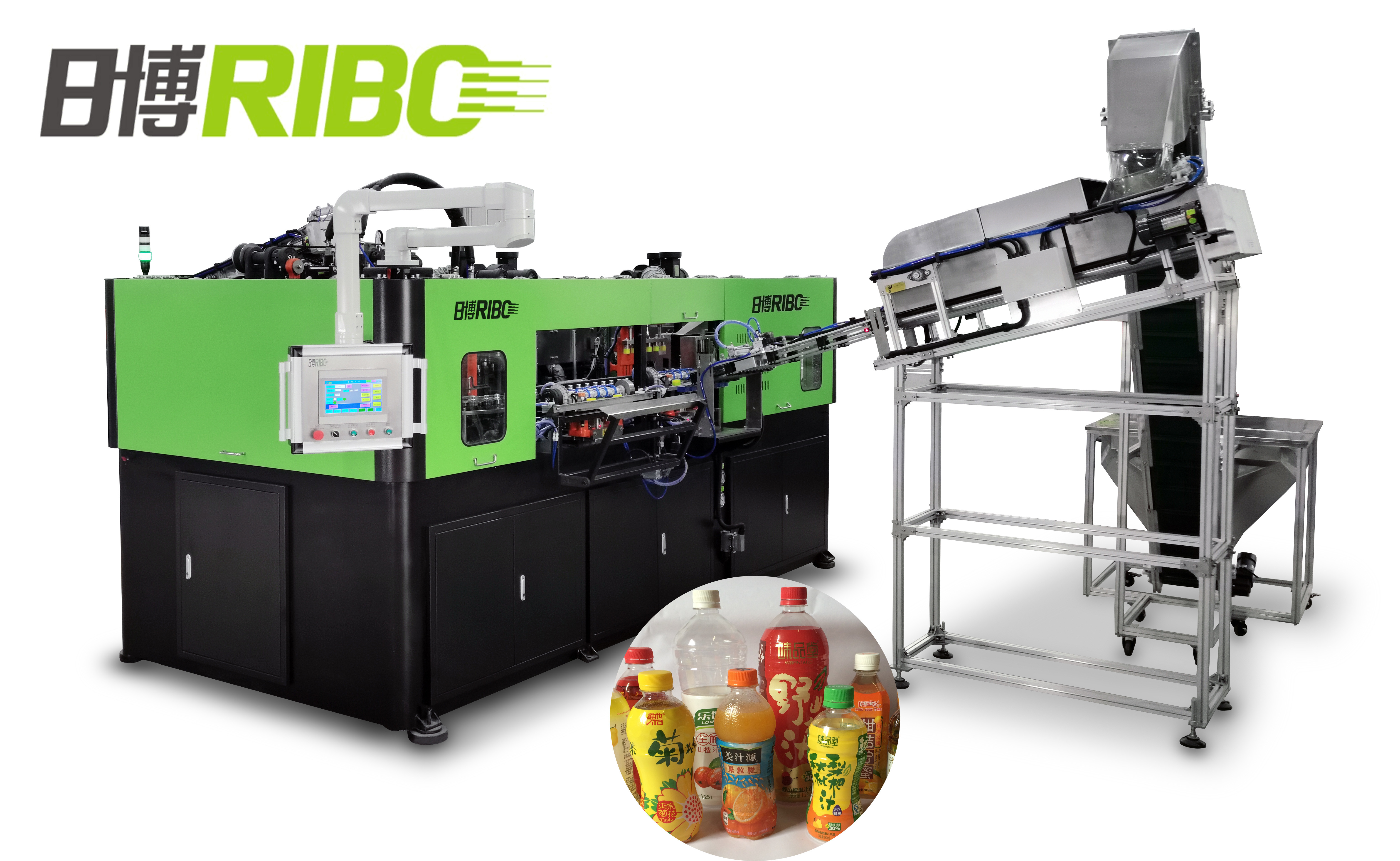

2400BPH เครื่องเป่าขวดพลาสติก 4 ช่องing

คุณสมบัติของเครื่อง:

พรีฟอร์มขวดถูกโหลดลงในเตาอบความร้อนโดยอัตโนมัติ


เครื่องนำมาใช้กับโครงสร้างโดยรวมของการออกแบบป้องกันการสั่นสะเทือนที่มีมาตรฐานสูง สถานะการทำงานที่ความเร็วสูงของเครื่องจะสั่นคลอนให้น้อยที่สุด

หลังจากที่ขวดก่อตัวขึ้นในรอบการเป่าแล้ว ขวดเหล่านั้นจะถูกลบออกและวัฏจักรจะดำเนินต่อไปจากนั้นขวดสำเร็จรูปจะถูกบรรจุลงบนสายพานลำเลียงโดยตรงเพื่อบรรจุหรือสามารถเก็บไว้ใช้ในภายหลังได้


เราทุกคนใช้สแตนเลส 304 หรือวัสดุระดับอาหารเพื่อให้แน่ใจว่าเครื่องของเรามีคุณภาพสูงใช้ระบบควบคุม PLC และชิ้นส่วนไฟฟ้าใช้แบรนด์ดังเช่น Yaskawa, Omron, Festo, Schneider เป็นต้น

I. การพัฒนาเทคโนโลยี

ผม.นวัตกรรมระบบล็อคแม่พิมพ์

เซอร์โวมอเตอร์ถูกนำมาใช้เพื่อขับเคลื่อนการเคลื่อนที่ของที่จับแม่พิมพ์ 4 ชิ้น และมีการติดตั้งกลไกการล็อคแม่พิมพ์อัดด้วยแรงดันสูงกลไกการเปิดและจับยึดแม่พิมพ์นี้ได้รับการพัฒนาอย่างประสบความสำเร็จด้วยการปฏิบัติมาเป็นเวลาหลายสิบปี ซึ่งปัจจุบันเป็นกลไกการหนีบและการเปิดที่มีประสิทธิภาพมากที่สุดที่ใช้กับเครื่องเป่าขึ้นรูปเชิงเส้นตรงในประเทศรอบเวลาการเคลื่อนที่ของแม่พิมพ์เพียง 0.4 ~ 0.5 วินาทีในขณะเดียวกัน การเคลื่อนไหวทั้งหมดนั้นแม่นยำ เสถียร และรวดเร็ว ในขณะที่การกระแทกระหว่างแผ่นแม่พิมพ์ถูกตัดออก ซึ่งสามารถปกป้องแม่พิมพ์ได้อย่างมีประสิทธิภาพ และลดการมองเห็นของเส้นแยกบนขวดสำเร็จรูป

ii.การประยุกต์ใช้ระบบเซอร์โว PLC

ระบบเซอร์โวถูกนำมาใช้เพื่อกำหนดตำแหน่งทันที โดยจับตำแหน่งเป้าหมายของวงโคจรด้วยสวิตช์เซ็นเซอร์ที่กำลังใกล้เข้ามา ซึ่งจะส่งสัญญาณด่วนไปยังระบบ PLC ของเซอร์โวจากนั้นตัวเข้ารหัสแบบหมุนในโรงงานในเซอร์โวมอเตอร์จะตรวจจับตำแหน่งของวงโคจรในสายการผลิต จากนั้นจึงดึงข้อมูลกลับไปยังระบบควบคุมดังนั้นการวางแนวจะทำโดย PLC และโมดูลการกำหนดตำแหน่ง

สาม.การประยุกต์ใช้เซอร์โวมอเตอร์

กลไกการเคลื่อนที่ของแม่พิมพ์: ระบบส่งกำลังแบบซิงโครไนซ์ลดเซอร์โวมอเตอร์ถูกนำมาใช้เพื่อตอบสนองการเคลื่อนที่แบบลูกสูบขึ้นและลงของกลไกบานพับทั้งสองทั้งสองด้านของแม่พิมพ์ที่ลากด้วยแท่งเชื่อมโยงสองอันตามลำดับด้วยวิธีนี้ แผ่นยึดแม่พิมพ์สองแผ่นที่อยู่ตรงกลางจะเคลื่อนที่ตรงข้ามหรือเข้าหากัน ซึ่งโดยทั่วไปเรียกว่าการเปิดและปิดแม่พิมพ์ล้อลากที่ขับเคลื่อนด้วยเซอร์โวมอเตอร์ทำให้หมุนตามเข็มนาฬิกาอย่างต่อเนื่องแต่ละรอบจะนำไปสู่วัฏจักรที่สมบูรณ์ของการเคลื่อนที่ของแผ่นยึดแม่พิมพ์ ------ เปิดและปิดนอกจากนี้ยังมีการใช้กลไกการล็อคแม่พิมพ์อัดอากาศอัดด้วยอากาศสูง ซึ่งช่วยเสริมแรงกระแทกระหว่างแผ่นแม่พิมพ์และปกป้องแม่พิมพ์ได้อย่างมีประสิทธิภาพนอกจากนี้ยังช่วยลดการมองเห็นเส้นแบ่งบนขวดสำเร็จรูปกลไกการเคลื่อนที่ของแม่พิมพ์ที่ขับเคลื่อนด้วยเซอร์โวมอเตอร์ได้รับการออกแบบและสร้างขึ้นจากการวิเคราะห์แบบจำลองทางวิศวกรรมที่เข้มงวด ซึ่งทำให้มั่นใจได้ว่าชุดของการเคลื่อนที่ของแม่พิมพ์นั้นเรียบง่าย แม่นยำ สม่ำเสมอและรวดเร็ว ทำให้รอบเวลา 0.3~0.5 วินาที

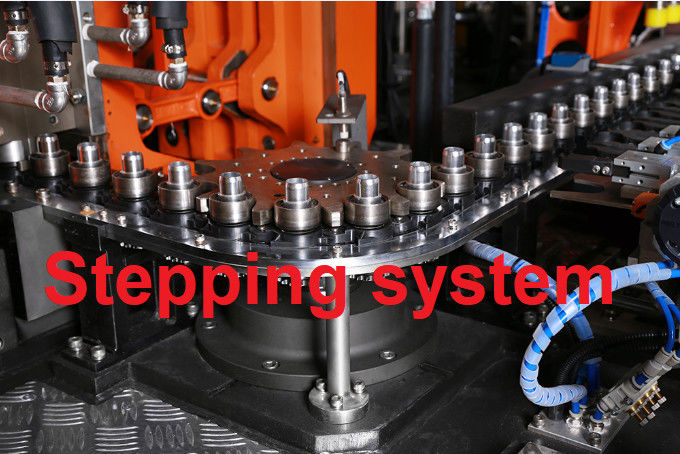

กลไกการก้าว: การเคลื่อนที่ในการส่งความร้อนพรีฟอร์ม การส่ง และการป้อนขวดเป็นผลมาจากความเร็วสูงแบบซิงโครไนซ์ของเซอร์โวมอเตอร์และการวางตำแหน่งที่แม่นยำและการวางตำแหน่งที่แม่นยำ(ใช้เซอร์โวมอเตอร์เพื่อขับเคลื่อนหัวจับและหัวจับจะเคลื่อนที่เป็นวงกลมวงจรการก้าวจะเสร็จสิ้นหมายความว่าในขณะเดียวกันการโหลด 6 ชิ้นดำเนินการ 6 ชิ้นความร้อนจะเข้าสู่แม่พิมพ์เป่าและขวดสำเร็จรูป 6 ชิ้น ออกโดยหุ่นยนต์ ) การเลื่อนขั้นโดยโคจรนั้นรวดเร็วและเสถียรโดยใช้เวลารอบน้อยลงและมีประสิทธิภาพสูงขึ้น

กลไกการยืด: แท่งยืดถูกขับเคลื่อนด้วยเซอร์โวมอเตอร์ในคราวเดียว ซึ่งทำให้มั่นใจได้ถึงความบังเอิญของการเคลื่อนที่ของแท่ง และทำให้ง่ายต่อการปรับแต่งก่อนการผลิต

(หลังจากเปลี่ยนแม่พิมพ์เป่า ทำให้ง่ายต่อการปรับความสูงของแท่งยืด เพียงแค่ป้อนข้อมูลบนหน้าจอสัมผัส ไม่จำเป็นต้องทำการปรับด้วยตนเอง)

ⅳ.ระบบทำความร้อนประหยัดพลังงาน

การจัดวางพาราแทกติกของเครื่องทำความร้อนพรีฟอร์มช่วยลดระยะพิทช์การทำความร้อนระหว่างพรีฟอร์ม ทำให้ใช้พื้นที่และพลังงานของฮีตเตอร์ได้อย่างมีประสิทธิภาพ ซึ่งช่วยลดการใช้พลังงานและพื้นที่สำหรับการติดตั้งเครื่องสามารถควบคุมท่อหลอดไฟแต่ละตัวในฮีตเตอร์แยกกันได้นอกจากนี้ เครื่องทำความร้อนยังติดตั้งระบบระบายความร้อนด้วยอากาศหมุนเวียนที่ควบคุมด้วยคอนเวอร์เตอร์ ซึ่งสามารถรักษาอุณหภูมิให้คงที่ภายในฮีตเตอร์และพรีฟอร์มให้ร้อนอย่างสม่ำเสมอ ซึ่งทำให้ได้อัตราชิ้นงานสูงนอกจากนี้ เครื่องทำความร้อนแบบโฮโมเทอร์มอลยังทำงานได้ดีในสภาวะที่อุณหภูมิผันผวนอย่างมาก (10 ℃ ~ 30 ℃)การวางตำแหน่งระบบสเต็ปปิ้งความร้อนดำเนินการโดยเซอร์โวมอเตอร์ รวดเร็วและเสถียร

v. การประยุกต์ใช้ระบบถอดรหัส preform อัตโนมัติ

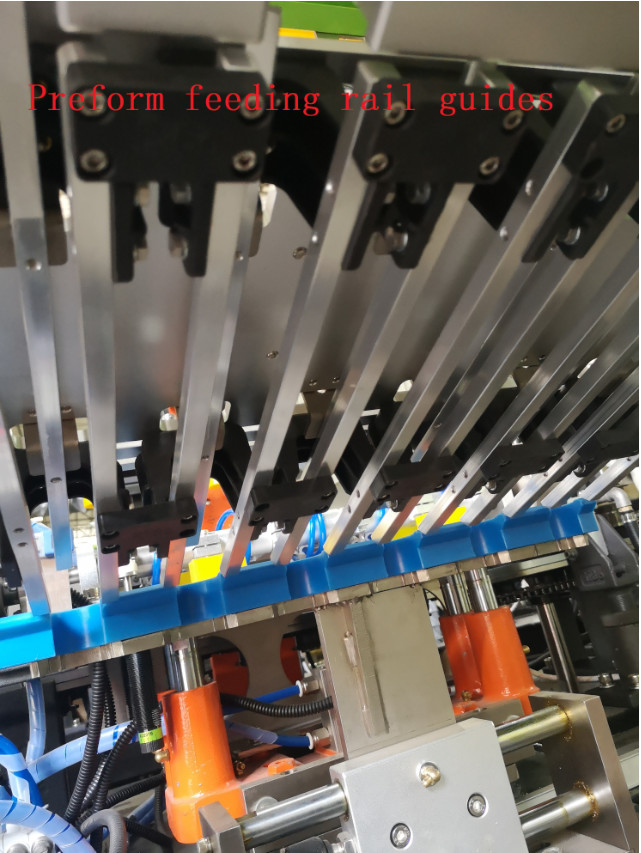

เมื่อระบบถอดรหัสอัตโนมัติของพรีฟอร์มทำงาน เซ็นเซอร์โฟโต้อิเล็กทริกที่แต่ละทางสไลด์ของพรีฟอร์มจะสั่งการมอเตอร์โหลดพรีฟอร์มและกระบอกจ่ายเพื่อให้แน่ใจว่าพรีฟอร์มจะกระจายอย่างเท่าเทียมกันในแต่ละทางของสไลด์หากไม่มีพรีฟอร์มจะทริกเกอร์การแจ้งเตือนไปยังฮ็อปเปอร์เพื่อขอให้ส่งพรีฟอร์มเพิ่มเติม ซึ่งทำให้มั่นใจได้ว่ากระบวนการทั้งหมดจะดำเนินไปอย่างราบรื่นโดยไม่มีการหยุด

ครั้งที่สองประสิทธิภาพและข้อดี

ผม.ส่วนต่อประสานระหว่างคนกับเครื่องจักรนั้นใช้งานง่ายทุกอย่างเป็นระบบคอมพิวเตอร์ รวมถึงการปรับอุณหภูมิและการกระจายพรีฟอร์ม

ii.การแกะกล่อง การบรรจุ การจัดการขวด และการสั่งซื้อของ Preform ทั้งหมดดำเนินการโดยเครื่องควบคุมเหล็กกล้าไร้สนิมโดยอัตโนมัติโดยไม่มีการปนเปื้อนครั้งที่สอง

สาม.ระบบน้ำเย็นหมุนเวียนสามารถป้องกันคอขวดจากการเสียรูปเมื่อพรีฟอร์มถูกทำให้ร้อน

iv. เครื่องทำความร้อนแบบโฮโมเทอร์มอลใช้ระบบสะท้อนแสงอัตโนมัติและระบบปรับแบบวงปิดซึ่งมีกำลังจ่ายคงที่ตามสัดส่วน ไม่ได้รับผลกระทบจากความผันผวนของแรงดันไฟฟ้าโซ่ลำเลียงมีความแหลมสั้นและเป็นแบบพาราแทคติก ซึ่งช่วยให้เกิดความร้อนได้ช้าและสิ้นเปลืองพลังงานน้อยส่งผลให้พรีฟอร์มสามารถให้ความร้อนได้อย่างสม่ำเสมอและเป่าง่าย

iv.การติดตั้งแม่พิมพ์ในตำแหน่งทำให้สามารถเปลี่ยนแม่พิมพ์ได้ง่ายภายในหนึ่งชั่วโมง

v. ชิ้นส่วนที่สำคัญทั้งหมดที่เราใช้สำหรับเครื่องจักร เช่น ส่วนประกอบไฟฟ้า ไฮดรอลิก และนิวแมติก เซอร์โวมอเตอร์ ฯลฯ เป็นชิ้นส่วนแบรนด์ดังที่นำเข้าจากประเทศญี่ปุ่น สหรัฐอเมริกา และยุโรป ซึ่งช่วยให้มั่นใจได้ถึงความเสถียรและอายุการใช้งานที่ยาวนานของอุปกรณ์ของเรา

สาม.บำรุงรักษาง่าย

เนื่องจากเครื่องเชื่อมต่อกับ Programmable Logic Controller (PLC) ผ่านสายสื่อสารเฉพาะ ผู้ใช้สามารถจัดการการดำเนินการทั้งหมดของเครื่องผ่าน PLC ซึ่งจะส่งสัญญาณเตือนภัยและรายงานการวินิจฉัยปัญหาไปยังผู้ปฏิบัติงานเมื่อมีสิ่งผิดปกติ กับตัวเครื่องดังนั้น เจ้าหน้าที่ปฏิบัติงานจึงสามารถค้นหาสาเหตุที่ทำให้เกิดปัญหาได้อย่างง่ายดายผ่านตัวบ่งชี้ที่แสดงและแก้ไขอย่างรวดเร็ว

IV.ความปลอดภัย

BLMS-9000 มีการติดตั้งกลไกและอุปกรณ์ป้องกันไฟฟ้าดังต่อไปนี้ เพื่อให้มั่นใจในความปลอดภัยของผู้ปฏิบัติงานและการทำงานของเครื่องที่ทนทานและมีเสถียรภาพ

ผม.ความปลอดภัยของผู้ปฏิบัติงาน

ตัวเครื่องปิดสนิทด้วยประตูนิรภัยที่ไว้วางใจได้อย่างสมบูรณ์แบบ และยังติดตั้งแผ่นกันลื่นอะลูมิเนียมบนพื้นผิวหลัก ซึ่งสามารถรับประกันความปลอดภัยของผู้ปฏิบัติงานได้ในระดับสูงสุด

ii.ความปลอดภัยของตัวเครื่อง

มีการใช้เทคนิคการตรวจจับหลายจุดเพื่อให้แน่ใจว่าระบบกำหนดตำแหน่ง ระบบจับยึด และระบบยืดจะทำงานได้อย่างปลอดภัยในระดับสูงสุด

พารามิเตอร์ทางเทคนิค
