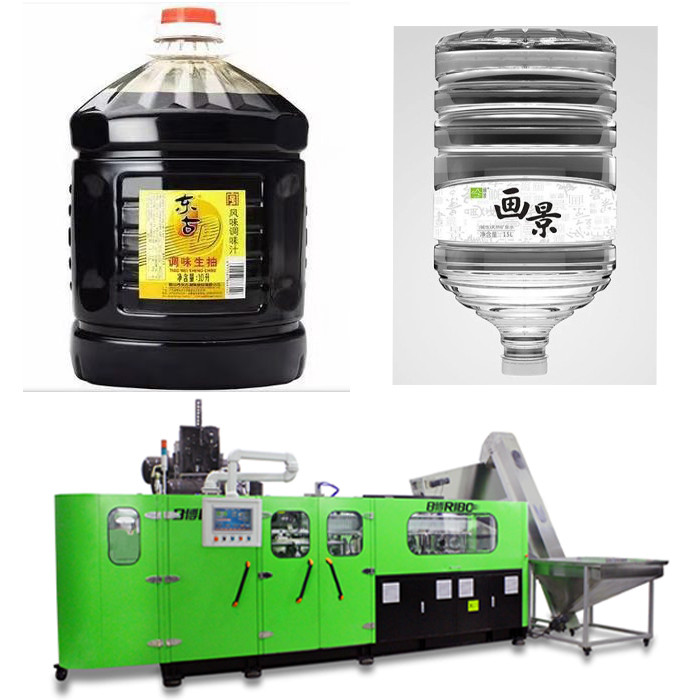

500bph-600bph 20 ลิตรเครื่องเป่า PET 8200KG ประหยัดพลังงาน

เครื่องเป่าขวดขนาดใหญ่ 20 ลิตร / เครื่องประหยัดพลังงาน / เครื่องเป่า PET 20 ลิตร / เครื่องเป่าอัตโนมัติเต็มรูปแบบ

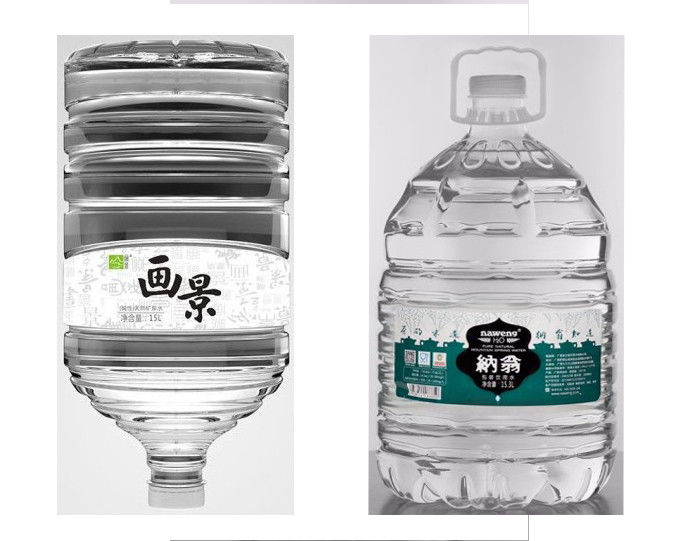

ชุดนี้เป็น app กันอย่างแพร่หลายสำหรับทำขวด PET สำหรับน้ำดื่ม น้ำมัน อาหาร เคมีประจำวัน…… ect

แนะนำเครื่อง R series

I. สรุป

R ซีรีส์ เครื่องเป่าขวด PET แบบเส้นตรงแบบไฟฟ้าเป็นเครื่องเป่าลม PET อัตโนมัติความเร็วสูงที่ออกแบบและพัฒนาด้วยเทคโนโลยีการเป่าขวดที่ทันสมัยที่สุดในปัจจุบัน ข้อดีของการที่สามารถอธิบายได้ว่าเป็นความรวดเร็ว มั่นคง เรียบง่าย มีวัตถุประสงค์ทั่วไป และปลอดภัยต่อสิ่งแวดล้อมส่วนใหญ่จะใช้กับบรรจุภัณฑ์ PET แบบเป่าขึ้นรูปสำหรับน้ำ เครื่องดื่ม น้ำผลไม้ ฯลฯ เครื่องให้ผลผลิตอย่างล้นเหลือที่มีประสิทธิภาพสูงความจุของแต่ละช่องเพิ่มขึ้นเป็น 1100~1000bph เมื่อขนาดขวดเท่ากับหรือน้อยกว่า 5L ตามลำดับ ซึ่งสามารถตอบสนองความต้องการของลูกค้าระดับไฮเอนด์ได้พร้อมกับระบบโหลดอัตโนมัติพรีฟอร์ม เครื่องจักรทำงานโดยอัตโนมัติอย่างเต็มที่ด้วยประสิทธิภาพที่สม่ำเสมอและความเร็วสูง โดยไม่มีการรบกวนจากผู้ปฏิบัติงานในระหว่างกระบวนการทั้งหมดดังนั้นโอกาสของการปนเปื้อนจะลดลงอย่างเห็นได้ชัดซึ่งรับประกันคุณภาพของผลิตภัณฑ์

II. การพัฒนาเทคโนโลยี

การประยุกต์ใช้ระบบเซอร์โว PLC:

ใช้ระบบควบคุมการเคลื่อนที่ของ Omron (ประเภทโมดูลการรวม) โดยใช้ระบบ PTO (โมดูลกำหนดตำแหน่งเซอร์โว) สำหรับการกำหนดตำแหน่งความเร็วสูง เซ็นเซอร์ระยะใกล้จะค้นหาตำแหน่งเป้าหมายของวงโคจร ส่งสัญญาณความเร็วสูงไปยังระบบเซอร์โวตำแหน่งของแทร็กถูกตรวจพบทางออนไลน์โดยตัวเข้ารหัสแบบหมุนที่มีความแม่นยำสูงในตัวเซอร์โวมอเตอร์ ส่งข้อมูลกลับไปยังระบบควบคุม ในที่สุด การวางตำแหน่งความเร็วสูงจะดำเนินการโดยโมดูลการกำหนดตำแหน่ง

การประยุกต์ใช้เซอร์โวมอเตอร์

กลไกการเคลื่อนที่ของแม่พิมพ์: ใช้เซอร์โวมอเตอร์เชื่อมต่อกล่องเกียร์ ระบบส่งกำลังแบบซิงโครนัสถูกนำมาใช้เพื่อตอบสนองการเคลื่อนที่แบบลูกสูบขึ้นและลงของกลไกบานพับทั้งสองข้างของแม่พิมพ์ที่ลากด้วยแท่งเชื่อมโยงสองอันตามลำดับด้วยวิธีนี้ แผ่นยึดแม่พิมพ์สองแผ่นที่อยู่ตรงกลางจะเคลื่อนที่ตรงข้ามหรือเข้าหากัน ซึ่งโดยทั่วไปเรียกว่าการเปิดและปิดแม่พิมพ์ล้อลากที่ขับเคลื่อนด้วยเซอร์โวมอเตอร์ทำให้หมุนตามเข็มนาฬิกาอย่างต่อเนื่อง ลดแรงกระแทกด้านพลังงานและการสึกหรอ ทำให้การยึดแม่พิมพ์เป็นไปอย่างราบรื่นยิ่งขึ้นแต่ละรอบจะนำไปสู่วัฏจักรที่สมบูรณ์ของการเคลื่อนที่ของแผ่นยึดแม่พิมพ์ ------ เปิดและปิดนอกจากนี้ยังมีการใช้กลไกการล็อคแม่พิมพ์อัดอากาศอัดด้วยอากาศสูง ซึ่งช่วยเสริมแรงกระแทกระหว่างแผ่นแม่พิมพ์และปกป้องแม่พิมพ์ได้อย่างมีประสิทธิภาพนอกจากนี้ยังช่วยลดการมองเห็นเส้นแบ่งบนขวดสำเร็จรูปกลไกการเคลื่อนที่ของแม่พิมพ์ที่ขับเคลื่อนด้วยเซอร์โวมอเตอร์ได้รับการออกแบบและสร้างขึ้นจากการวิเคราะห์แบบจำลองทางวิศวกรรมที่เข้มงวด ซึ่งทำให้มั่นใจได้ว่าชุดของการเคลื่อนที่ของแม่พิมพ์นั้นเรียบง่าย แม่นยำ สม่ำเสมอและรวดเร็ว ทำให้รอบเวลา 0.2~0.4 วินาที

กลไกการถ่ายเทตัวจับยึดการป้อนพรีฟอร์มและตัวจับความร้อนพรีฟอร์ม: กลไกการถ่ายโอนตัวจับยึดแบบป้อนพรีฟอร์มและตัวจับความร้อนพรีฟอร์มถูกขับเคลื่อนโดยขั้นตอนไดรฟ์แบบเชื่อมโยงสายพานซิงโครนัสของเซอร์โวมอเตอร์สำหรับระบบทำความร้อนแบบหมุนพรีฟอร์ม ตัวจับความร้อนแบบพรีฟอร์มจะถูกควบคุมโดยมอเตอร์ความถี่ที่ปรับได้ พรีฟอร์ม (คอพรีฟอร์มขึ้นไป) เป็นแบบหมุนให้ความร้อนแบบหมุนได้ 360 องศาโดยไม่ขาดตอน พิทช์ความร้อนพรีฟอร์ม 63 มม. พรีฟอร์มจำนวนมากขึ้นจะได้รับความร้อนอย่างต่อเนื่องภายในระยะทางเดียวกัน ซึ่งช่วยเพิ่มประสิทธิภาพ และประหยัดพลังงานมากกว่า 40%เซอร์โวมอเตอร์ตัวเดียวกันนี้ใช้เพื่อทำงานบนรางสไลด์แบบซิงโครนัสเพื่อหมุนตำแหน่งสเต็ปปิ้งความเร็วสูงเพื่อลดความซับซ้อนของโครงสร้าง ซึ่งทำให้สเต็ปปิ้งแทร็คมีความรวดเร็วและเสถียร ลดเวลารอบการผลิต และปรับปรุงประสิทธิภาพการผลิตอย่างมาก

ระบบถ่ายโอนพรีฟอร์มด้วยกริปเปอร์และกลไกการป้อนขวด: พรีฟอร์มที่อุ่นจะป้อนเข้าไปในแม่พิมพ์เป่าและการป้อนขวดที่เสร็จแล้วขับเคลื่อนด้วยเซอร์โวมอเตอร์เดียวกันและสายพานซิงโครนัส ให้ความเร็วสูงและแม่นยำสำหรับการเคลื่อนไหวทั้งสองนี้

กลไกการยืด (การยืดลง): แท่งยืดถูกขับเคลื่อนด้วยเซอร์โวมอเตอร์ในคราวเดียว ซึ่งช่วยให้มั่นใจถึงความสอดคล้องกันของการเคลื่อนที่ของแท่งเหล็ก และทำให้การปรับก่อนการผลิตทำได้ง่ายขึ้น(หลังจากเปลี่ยนแม่พิมพ์เป่า ทำให้ปรับความสูงของแท่งยืดได้ง่ายขึ้นมาก เพียงแค่ป้อนข้อมูลบนหน้าจอสัมผัส แทนที่จะทำการปรับด้วยตนเอง)

การประยุกต์ใช้ระบบทำความร้อนอุณหภูมิ

ระบบควบคุมแบบแยกส่วนนี้ใช้ในเตาอบความร้อนเปล่าของขวดเทอร์โมสแตติก ซึ่งใช้หลอดอินฟราเรดและตัวสะท้อนแสงสำหรับพรีฟอร์มให้ความร้อนหลังจากตั้งค่าอุณหภูมิแล้ว อุปกรณ์จะสามารถปรับแรงดันไฟขาออกโดยอัตโนมัติตามอัตราโดยไม่ได้รับผลกระทบจากความผันผวนของแรงดันไฟฟ้าและการเปลี่ยนแปลงของอุณหภูมิสิ่งแวดล้อมในเวลาเดียวกัน มันยังระบายความร้อนด้วยอากาศหมุนเวียนที่ควบคุมโดยตัวแปลงความถี่ ซึ่งสามารถรับประกันอุณหภูมิความร้อนภายในและอุณหภูมิคงที่ของเตาอบได้อย่างมีประสิทธิภาพ และทำให้พื้นผิวของพรีฟอร์มแต่ละอันและอุณหภูมิภายในร้อนสม่ำเสมอนอกจากนี้ ขวดยังหมุนได้ 360 องศาในเตาอบที่ให้ความร้อน เพื่อให้แต่ละด้านของพรีฟอร์มสามารถให้ความร้อนได้อย่างสม่ำเสมอ ซึ่งช่วยเพิ่มผลผลิตของขวดเป่าและช่วงการปรับตัวของพรีฟอร์มที่มีผนังหนา

การประยุกต์ใช้ตัวควบคุมแรงดันไฟฟ้าแบบวงปิดแบบเต็มในระบบทำความร้อนแบบพรีฟอร์ม:

อุณหภูมิของเตาอบความร้อนถูกควบคุมโดยตัวควบคุมแรงดันไฟฟ้าแบบวงปิดแบบเต็ม (พร้อมข้อเสนอแนะ) ซึ่งพัฒนาโดยบริษัท RiBo อย่างอิสระตัวควบคุมจะตรวจจับและปรับแรงดันไฟขาออก (ค่าที่ตั้งไว้) ที่ความถี่การสแกน 100 ครั้งต่อวินาที เพื่อให้บรรลุผลของแรงดันไฟขาออกที่สม่ำเสมอและแก้ปัญหาความร้อนที่ไม่เสถียรที่เกิดจากความผันผวนของความร้อนขององค์ประกอบความร้อน (หลอดไฟ) ) เนื่องจากแรงดันไฟฟ้าผันผวนของแหล่งจ่ายไฟนอกจากนี้ ระบบควบคุมแบบวงปิดจะโต้ตอบและร่วมมือกับระบบควบคุมอุณหภูมิคงที่ของเตาอบความร้อนแบบเดิม ซึ่งช่วยปรับปรุงความผันผวนของอุณหภูมิความร้อนที่เกิดจากการเปลี่ยนแปลงของอุณหภูมิสิ่งแวดล้อมได้อย่างมากด้วยการใช้เทคโนโลยีข้างต้นในเครื่องเป่าขวด ความสม่ำเสมอในการให้ความร้อนและความเสถียรของพรีฟอร์มแต่ละแบบมักจะมีความสอดคล้องกันโดยสิ้นเชิง ซึ่งในที่สุดจะรับรองความเสถียรและความสม่ำเสมอของเอฟเฟกต์การเป่าขวดของแต่ละช่องหน่วยวงปิดนี้ได้ปรับปรุงประสิทธิภาพโดยรวมของอุปกรณ์เป่าขวด

เครื่องมีการตรวจจับอุณหภูมิของพรีฟอร์มที่ส่วนท้ายของเตาอบความร้อนครั้งสุดท้าย หากอุณหภูมิของพรีฟอร์มไม่ถึงอุณหภูมิการเป่า พรีฟอร์มจะเข้าไปในแม่พิมพ์เป่าแต่ไม่มีการเป่า ช่วยประหยัดอากาศ

สาม.ประสิทธิภาพและข้อดี

i. ส่วนต่อประสานระหว่างคนกับเครื่องจักรนั้นใช้งานง่ายทุกอย่างเป็นระบบคอมพิวเตอร์ รวมถึงการปรับอุณหภูมิและการกระจายพรีฟอร์ม

ii. แผงควบคุมการทำงานแบบเคลื่อนย้ายได้อิสระทำให้การทำงานสะดวกและยืดหยุ่นยิ่งขึ้น

iii.Preform ถอดรหัส การโหลด การจัดการขวดและการสั่งซื้อทั้งหมดดำเนินการโดยผู้ควบคุมสแตนเลสโดยอัตโนมัติโดยไม่มีการปนเปื้อนครั้งที่สอง

iv. ในระหว่างกระบวนการของระบบป้อน preform ของตัวอ่อนอัตโนมัติ ช่อง preform แต่ละช่องจะมีการตรวจจับด้วยตาแมว ควบคุมการทำงานของมอเตอร์ด้านบนและกระบอกสูบที่แยกจากกัน ตรวจสอบให้แน่ใจว่ามีการกระจายตัวของ preform อย่างสม่ำเสมอในแต่ละช่องสัญญาณของตัวอ่อน และมีฟังก์ชั่นการเตือน การขาดแคลนวัสดุ

v. ระบบหมุนเวียนน้ำเย็นและพัดลมที่ควบคุมด้วยคอนเวอร์เตอร์สามารถป้องกันคอขวดจากการเสียรูปเมื่อพรีฟอร์มถูกทำให้ร้อน

vi.เครื่องทำความร้อนแบบโฮโมเทอร์มอลใช้ระบบสะท้อนแสงอัตโนมัติและระบบปรับแบบวงปิดซึ่งมีกำลังจ่ายสม่ำเสมอตามสัดส่วน ไม่ได้รับผลกระทบจากความผันผวนของแรงดันไฟฟ้าโซ่ลำเลียงมีความแหลมสั้นและเป็นแบบพาราแทคติก ซึ่งช่วยให้เกิดความร้อนได้ช้าและสิ้นเปลืองพลังงานน้อยส่งผลให้พรีฟอร์มสามารถให้ความร้อนได้อย่างสม่ำเสมอและเป่าง่าย

vii.การติดตั้งแม่พิมพ์ตามตำแหน่งทำให้สามารถเปลี่ยนแม่พิมพ์ได้ง่ายภายในหนึ่งชั่วโมง ผู้ปฏิบัติงานต้องยืนบนพื้นเท่านั้นจึงจะเสร็จงานนี้ ไม่จำเป็นต้องยืนบนโครงเครื่อง ความปลอดภัยสำหรับบุคคลนั้นสูงกว่ามาก

viii.ชิ้นส่วนที่สำคัญทั้งหมดที่เราใช้สำหรับเครื่องจักร เช่น ชิ้นส่วนไฟฟ้า นิวเมติก เซอร์โวมอเตอร์ ฯลฯ เป็นชิ้นส่วนแบรนด์ดังที่นำเข้าจากประเทศญี่ปุ่น สหรัฐอเมริกา และยุโรป ซึ่งทำให้มั่นใจได้ถึงความเสถียรและอายุการใช้งานที่ยาวนานของอุปกรณ์ของเรา

ix วาล์วเป่าแรงดันสูงติดตั้งอุปกรณ์แปลงเป็นอากาศแรงดันต่ำ ซึ่งสามารถรับประกันการแปลงปกติโดยไม่มีอากาศแรงดันต่ำเครื่องมีการติดตั้งอุปกรณ์กู้คืนอากาศแรงดันสูง ในกระบวนการผลิตเป่าขวด อากาศแรงดันสูงสามารถกู้คืนและใช้สำหรับกระบอกสูบ/เป่าล่วงหน้า

IV.บำรุงรักษาง่าย

ระบบควบคุมเซอร์โวของ Omron (ตัวควบคุมการเคลื่อนไหว โมดูลาร์) เชื่อมต่อกับเครื่องผ่านสายสื่อสารเฉพาะ ผู้ใช้สามารถจัดการการทำงานทั้งหมดของเครื่องผ่านตัวควบคุมการเคลื่อนไหวเมื่อเครื่องมีข้อบกพร่อง อินเทอร์เฟซระหว่างคนกับเครื่องจักรจะให้สัญญาณเตือนและรายงานการวินิจฉัยข้อผิดพลาดแก่ผู้ปฏิบัติงาน ผู้ปฏิบัติงานสามารถค้นหาสาเหตุของความผิดปกติได้อย่างรวดเร็วและแก้ไขปัญหาโดยเร็วที่สุดผ่านการแสดงข้อผิดพลาด

★ หากขวดถูกปิดกั้น/เต็มในสายพานลำเลียง ฟังก์ชันของพรีฟอร์มป้อนอาหารอัตโนมัติสามารถตั้งค่าได้ในโปรแกรมผ่านการตรวจจับด้วยตาแมว

★ หากเครื่องหลังจากเป่าเครื่องหยุดทำงานเป็นเวลานานเกินไป โคมไฟทำความร้อนสามารถตั้งค่าด้วยฟังก์ชันลดอุณหภูมิโดยอัตโนมัติ ประหยัดการใช้ไฟฟ้า และหลีกเลี่ยงอุณหภูมิที่มากเกินไปในที่นั่งทำความร้อน (ตั้งค่าอุณหภูมิในหน้าจอสัมผัส)

V. ความปลอดภัย

ชิ้นส่วนลูกสูบของเครื่องเป่าขวดมีอุปกรณ์ป้องกันและสัญญาณเตือน

ผม.ความปลอดภัยของผู้ปฏิบัติงาน

ตัวเครื่องปิดสนิทด้วยประตูนิรภัยที่ไว้วางใจได้อย่างสมบูรณ์แบบ และยังติดตั้งแผ่นกันลื่นอะลูมิเนียมบนพื้นผิวหลัก ซึ่งสามารถรับประกันความปลอดภัยของผู้ปฏิบัติงานได้ในระดับสูงสุด

ii.ความปลอดภัยของตัวเครื่อง

มีการใช้เทคนิคการตรวจจับหลายจุดเพื่อให้แน่ใจว่าระบบกำหนดตำแหน่ง ระบบจับยึด และระบบยืดจะทำงานได้อย่างปลอดภัยในระดับสูงสุด

พารามิเตอร์ทางเทคนิค
