PLC Control 20 ลิตร PET Blowing Machine 4000BPH~3200BPH Output

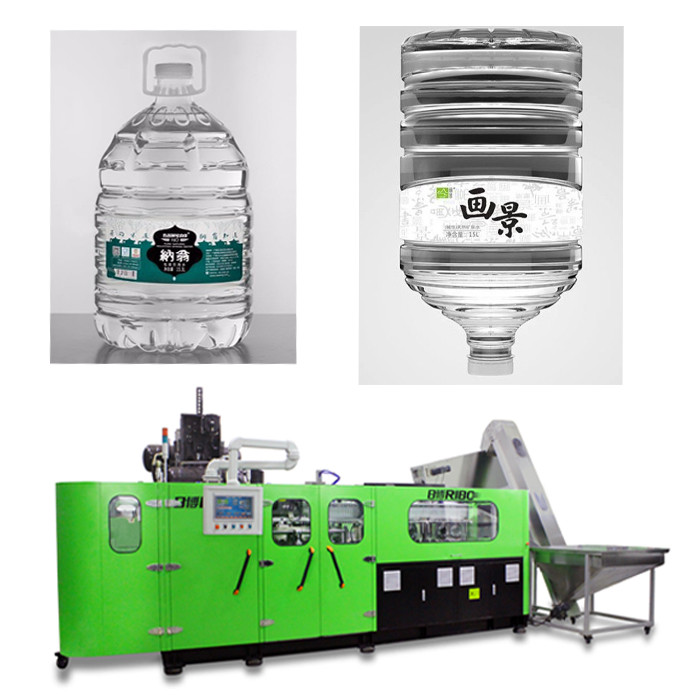

เครื่องเป่าขวดพลาสติก PET อัตโนมัติขนาด 10L ~ 20L เครื่องเป่า PET 20 ลิตร

แนะนำเครื่อง R series

I. สรุป

R ซีรีส์ lเครื่องเป่าขวด PET แบบใช้ไฟฟ้า inear เป็นเครื่องเป่าลม PET อัตโนมัติความเร็วสูงที่ออกแบบและพัฒนาด้วยเทคโนโลยีการเป่าขวดที่ทันสมัยที่สุดในปัจจุบัน ข้อดีของการที่สามารถอธิบายได้คือ มีความรวดเร็ว เสถียร เรียบง่าย ใช้งานได้ทั่วไป และปลอดภัยต่อสิ่งแวดล้อมส่วนใหญ่จะใช้กับบรรจุภัณฑ์ PET แบบเป่าขึ้นรูปสำหรับน้ำ เครื่องดื่ม น้ำผลไม้ ฯลฯ เครื่องให้ผลผลิตอย่างล้นเหลือที่มีประสิทธิภาพสูงความจุของแต่ละช่องเพิ่มขึ้นเป็น 1,000~800bph เมื่อขนาดขวดเท่ากับหรือน้อยกว่า 10L ตามลำดับ ซึ่งสามารถตอบสนองความต้องการของลูกค้าระดับไฮเอนด์ได้พร้อมกับระบบโหลดอัตโนมัติพรีฟอร์ม เครื่องจักรทำงานโดยอัตโนมัติอย่างเต็มที่ด้วยประสิทธิภาพที่สม่ำเสมอและความเร็วสูง โดยไม่มีการรบกวนจากผู้ปฏิบัติงานในระหว่างกระบวนการทั้งหมดดังนั้นโอกาสของการปนเปื้อนจะลดลงอย่างเห็นได้ชัดซึ่งรับประกันคุณภาพของผลิตภัณฑ์

ครั้งที่สองการพัฒนาเทคโนโลยี

การประยุกต์ใช้ระบบเซอร์โว PLC:

ใช้ระบบควบคุมการเคลื่อนที่ของ Omron (ประเภทโมดูลการรวม) โดยใช้ระบบ PTO (โมดูลกำหนดตำแหน่งเซอร์โว) สำหรับการกำหนดตำแหน่งความเร็วสูง เซ็นเซอร์ระยะใกล้จะค้นหาตำแหน่งเป้าหมายของวงโคจร ส่งสัญญาณความเร็วสูงไปยังระบบเซอร์โวตำแหน่งของแทร็กถูกตรวจพบทางออนไลน์โดยตัวเข้ารหัสแบบหมุนที่มีความแม่นยำสูงในตัวเซอร์โวมอเตอร์ ส่งข้อมูลกลับไปยังระบบควบคุม ในที่สุด การวางตำแหน่งความเร็วสูงจะดำเนินการโดยโมดูลการกำหนดตำแหน่ง

การประยุกต์ใช้เซอร์โวมอเตอร์

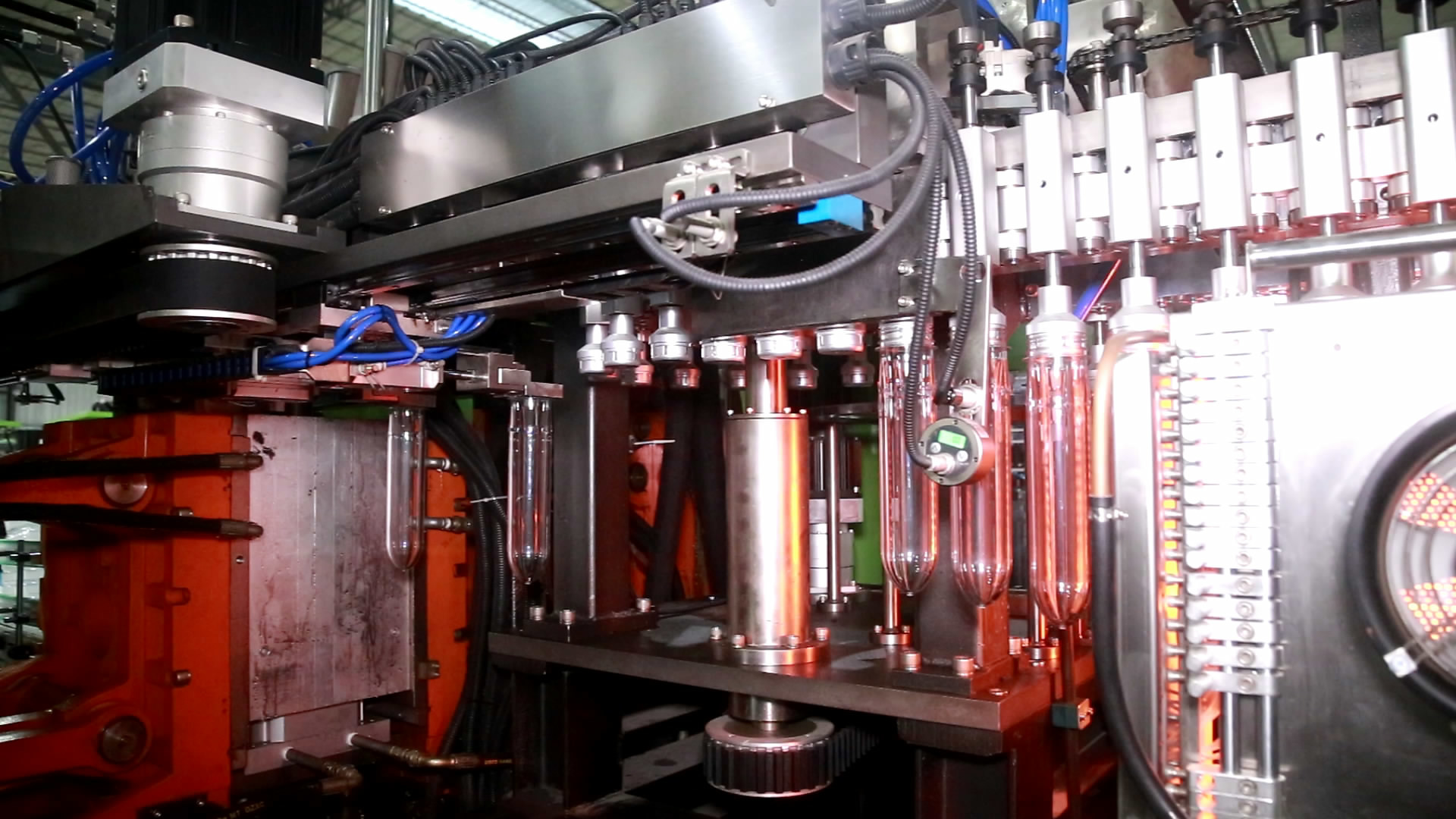

กลไกการเคลื่อนที่ของแม่พิมพ์: ใช้เซอร์โวมอเตอร์เชื่อมต่อกล่องเกียร์ ระบบส่งกำลังแบบซิงโครนัสถูกนำมาใช้เพื่อตอบสนองการเคลื่อนที่แบบลูกสูบขึ้นและลงของกลไกบานพับทั้งสองข้างของแม่พิมพ์ที่ลากด้วยแท่งเชื่อมโยงสองอันตามลำดับด้วยวิธีนี้ แผ่นยึดแม่พิมพ์สองแผ่นที่อยู่ตรงกลางจะเคลื่อนที่ตรงข้ามหรือเข้าหากัน ซึ่งโดยทั่วไปเรียกว่าการเปิดและปิดแม่พิมพ์ล้อลากที่ขับเคลื่อนด้วยเซอร์โวมอเตอร์ทำให้หมุนตามเข็มนาฬิกาอย่างต่อเนื่อง ลดแรงกระแทกด้านพลังงานและการสึกหรอ ทำให้การยึดแม่พิมพ์เป็นไปอย่างราบรื่นยิ่งขึ้นแต่ละรอบจะนำไปสู่วัฏจักรที่สมบูรณ์ของการเคลื่อนที่ของแผ่นยึดแม่พิมพ์ ------ เปิดและปิดนอกจากนี้ยังมีการใช้กลไกการล็อคแม่พิมพ์อัดอากาศอัดด้วยอากาศสูง ซึ่งช่วยเสริมแรงกระแทกระหว่างแผ่นแม่พิมพ์และปกป้องแม่พิมพ์ได้อย่างมีประสิทธิภาพนอกจากนี้ยังช่วยลดการมองเห็นเส้นแบ่งบนขวดสำเร็จรูปกลไกการเคลื่อนที่ของแม่พิมพ์ที่ขับเคลื่อนด้วยเซอร์โวมอเตอร์ได้รับการออกแบบและสร้างขึ้นจากการวิเคราะห์แบบจำลองทางวิศวกรรมที่เข้มงวด ซึ่งทำให้มั่นใจได้ว่าชุดของการเคลื่อนที่ของแม่พิมพ์นั้นเรียบง่าย แม่นยำ สม่ำเสมอและรวดเร็ว ทำให้รอบเวลา 0.2~0.4 วินาที

กลไกการถ่ายเทความร้อนของตัวจับยึดพรีฟอร์มและตัวจับความร้อนพรีฟอร์ม: ล้อดาวป้อนพรีฟอร์มและกลไกการถ่ายเทตัวจับความร้อนพรีฟอร์มถูกขับเคลื่อนโดยสเต็ปการขับเคลื่อนประเภทเชื่อมโยงสายพานซิงโครนัสของเซอร์โวมอเตอร์สำหรับระบบทำความร้อนแบบหมุนพรีฟอร์ม ตัวจับความร้อนแบบพรีฟอร์มจะถูกควบคุมโดยมอเตอร์ความถี่ที่ปรับได้ พรีฟอร์ม (คอพรีฟอร์มขึ้นไป) เป็นแบบหมุนให้ความร้อนแบบหมุนได้ 360 องศาโดยไม่ขาดตอน พิทช์ความร้อนพรีฟอร์ม 63 มม. พรีฟอร์มจำนวนมากขึ้นจะได้รับความร้อนอย่างต่อเนื่องภายในระยะทางเดียวกัน ซึ่งช่วยเพิ่มประสิทธิภาพ และประหยัดพลังงานมากกว่า 40%เซอร์โวมอเตอร์ตัวเดียวกันนี้ใช้เพื่อทำงานบนรางสไลด์แบบซิงโครนัสเพื่อหมุนตำแหน่งสเต็ปปิ้งความเร็วสูงเพื่อลดความซับซ้อนของโครงสร้าง ซึ่งทำให้สเต็ปปิ้งแทร็คมีความรวดเร็วและเสถียร ลดเวลารอบการผลิต และปรับปรุงประสิทธิภาพการผลิตอย่างมาก

กลไกพิทช์แบบแปรผัน: กลไกนี้ใช้เซอร์โวมอเตอร์เพื่อเชื่อมต่อสกรูโดยตรง สกรูหมุนเป็นวงกลม ระยะพิทช์เปลี่ยนจาก 63.5 มม. เป็น 250 มม. โดยตรง ช่วยให้มั่นใจได้ถึงความเร็วสูงและดำเนินการจัดการระหว่างกลไกทั้งสองได้อย่างแม่นยำ

ระบบขนถ่ายพรีฟอร์มด้วยกริปเปอร์และกลไกการป้อนขวด: พรีฟอร์มที่อุ่นจะป้อนเข้าไปในแม่พิมพ์เป่าและป้อนขวดที่เสร็จแล้วซึ่งขับเคลื่อนด้วยเซอร์โวมอเตอร์เดียวกันและสายพานซิงโครนัส ทำให้มั่นใจได้ถึงความเร็วสูงและแม่นยำสำหรับการเคลื่อนไหวทั้งสองนี้

กลไกการยืด (ยืดลง):แท่งยืดถูกขับเคลื่อนด้วยเซอร์โวมอเตอร์พร้อมกัน ซึ่งช่วยให้มั่นใจถึงความตรงกันของการเคลื่อนที่ของแท่งเหล็ก และทำให้การปรับก่อนการผลิตทำได้ง่ายขึ้น(หลังจากเปลี่ยนแม่พิมพ์เป่า ทำให้ปรับความสูงของแท่งยืดได้ง่ายขึ้นมาก เพียงแค่ป้อนข้อมูลบนหน้าจอสัมผัส แทนที่จะทำการปรับด้วยตนเอง)

การประยุกต์ใช้ระบบทำความร้อนอุณหภูมิ

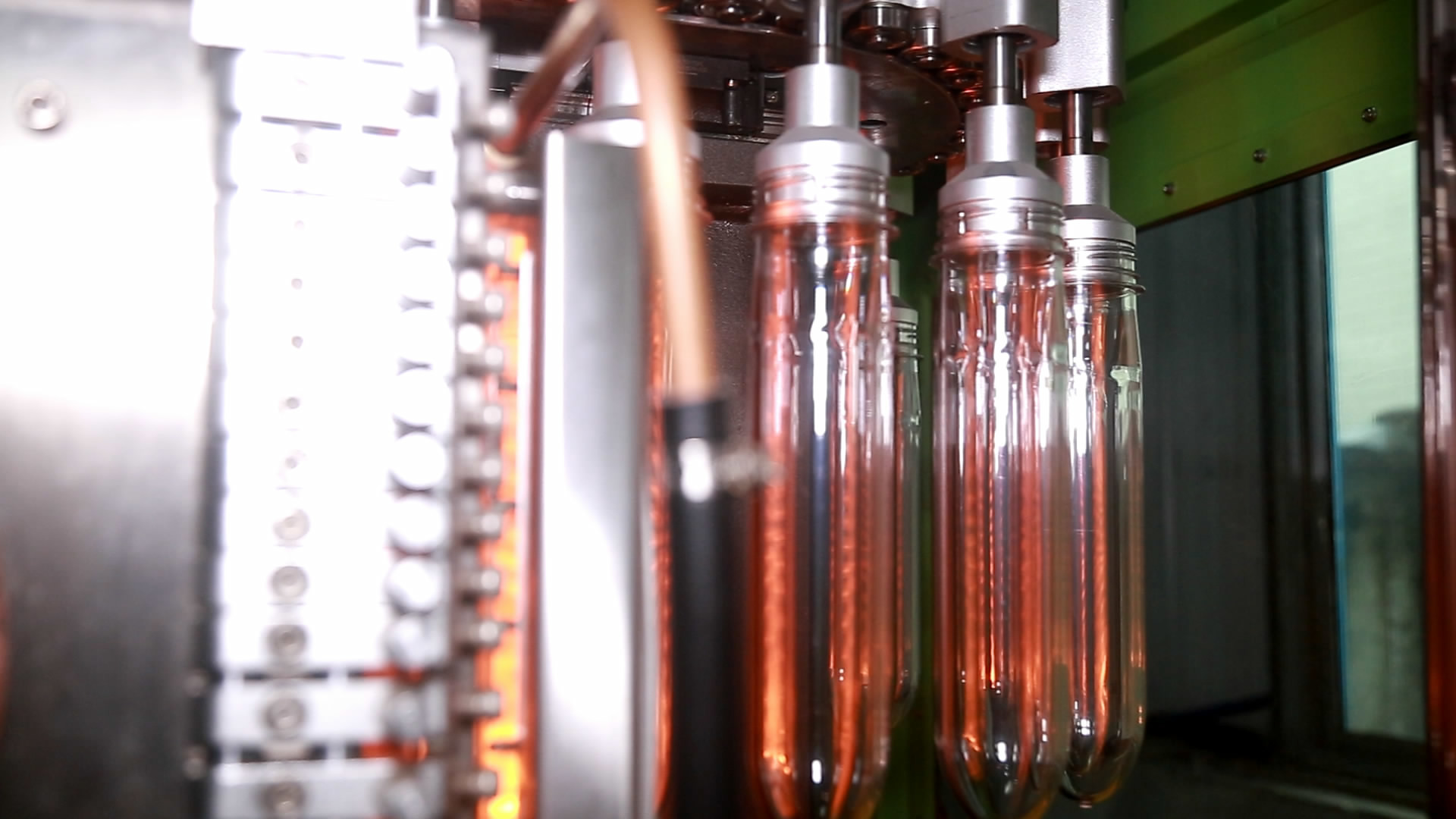

ระบบควบคุมแบบแยกส่วนนี้ใช้ในเตาอบความร้อนเปล่าของขวดเทอร์โมสแตติก ซึ่งใช้หลอดอินฟราเรดและตัวสะท้อนแสงสำหรับพรีฟอร์มให้ความร้อนหลังจากตั้งค่าอุณหภูมิแล้ว อุปกรณ์จะสามารถปรับแรงดันไฟขาออกโดยอัตโนมัติตามอัตราโดยไม่ได้รับผลกระทบจากความผันผวนของแรงดันไฟฟ้าและการเปลี่ยนแปลงของอุณหภูมิสิ่งแวดล้อมในเวลาเดียวกัน มันยังระบายความร้อนด้วยอากาศหมุนเวียนที่ควบคุมโดยตัวแปลงความถี่ ซึ่งสามารถรับประกันอุณหภูมิความร้อนภายในและอุณหภูมิคงที่ของเตาอบได้อย่างมีประสิทธิภาพ และทำให้พื้นผิวของพรีฟอร์มแต่ละอันและอุณหภูมิภายในร้อนสม่ำเสมอนอกจากนี้ ขวดยังหมุนได้ 360 องศาในเตาอบที่ให้ความร้อน เพื่อให้แต่ละด้านของพรีฟอร์มสามารถให้ความร้อนได้อย่างสม่ำเสมอ ซึ่งช่วยเพิ่มผลผลิตของขวดเป่าและช่วงการปรับตัวของพรีฟอร์มที่มีผนังหนา

การประยุกต์ใช้ตัวควบคุมแรงดันไฟฟ้าแบบวงปิดแบบเต็มในระบบทำความร้อนแบบพรีฟอร์ม:

อุณหภูมิของเตาอบความร้อนถูกควบคุมโดยตัวควบคุมแรงดันไฟฟ้าแบบวงปิดแบบเต็ม (พร้อมข้อเสนอแนะ) ซึ่งพัฒนาโดยบริษัท RiBo อย่างอิสระตัวควบคุมจะตรวจจับและปรับแรงดันไฟขาออก (ค่าที่ตั้งไว้) ที่ความถี่การสแกน 100 ครั้งต่อวินาที เพื่อให้บรรลุผลของแรงดันไฟขาออกที่สม่ำเสมอและแก้ปัญหาความร้อนที่ไม่เสถียรที่เกิดจากความผันผวนของความร้อนขององค์ประกอบความร้อน (หลอดไฟ) ) เนื่องจากแรงดันไฟฟ้าผันผวนของแหล่งจ่ายไฟนอกจากนี้ ระบบควบคุมแบบวงปิดจะโต้ตอบและร่วมมือกับระบบควบคุมอุณหภูมิคงที่ของเตาอบความร้อนแบบเดิม ซึ่งช่วยปรับปรุงความผันผวนของอุณหภูมิความร้อนที่เกิดจากการเปลี่ยนแปลงของอุณหภูมิสิ่งแวดล้อมได้อย่างมากด้วยการใช้เทคโนโลยีข้างต้นในเครื่องเป่าขวด ความสม่ำเสมอในการให้ความร้อนและความเสถียรของพรีฟอร์มแต่ละแบบมักจะมีความสอดคล้องกันโดยสิ้นเชิง ซึ่งในที่สุดจะรับรองความเสถียรและความสม่ำเสมอของเอฟเฟกต์การเป่าขวดของแต่ละช่องหน่วยวงปิดนี้ได้ปรับปรุงประสิทธิภาพโดยรวมของอุปกรณ์เป่าขวด

เครื่องมีการตรวจจับอุณหภูมิของพรีฟอร์มที่ส่วนท้ายของเตาอบความร้อนครั้งสุดท้าย หากอุณหภูมิของพรีฟอร์มไม่ถึงอุณหภูมิการเป่า พรีฟอร์มจะเข้าไปในแม่พิมพ์เป่าแต่ไม่มีการเป่า ช่วยประหยัดอากาศ

พารามิเตอร์ทางเทคนิค
