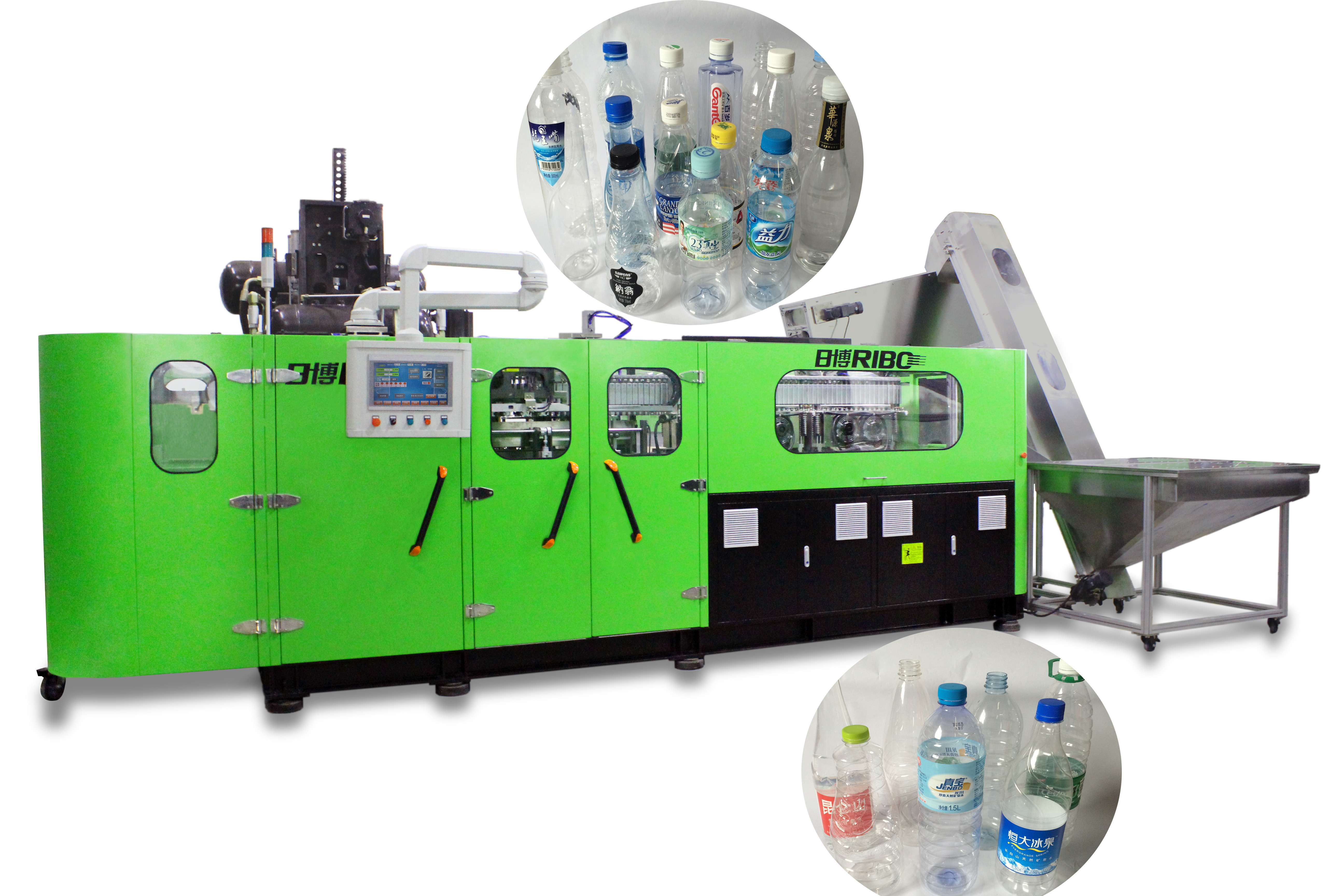

เครื่องเป่าขวด PET 6 ช่อง 15000BPH ~ 9000BPH PLC Control

เครื่องเป่าขวดพลาสติกแบบยืดสำหรับขวดเครื่องดื่มนม / ขวดน้ำมันพืช





แนะนำเครื่อง R series



I. สรุป


เครื่องเป่าขวด PET แบบเส้นตรงแบบ R series เป็นเครื่องเป่าลม PET อัตโนมัติความเร็วสูงที่ออกแบบและพัฒนา and



ด้วยเทคโนโลยีการเป่าขวดที่ทันสมัยที่สุดในปัจจุบัน ข้อดี ที่เรียกได้ว่ารวดเร็ว เสถียร



เรียบง่าย มีวัตถุประสงค์ทั่วไป และปลอดภัยต่อสิ่งแวดล้อมส่วนใหญ่ใช้ในภาชนะ PET แบบเป่าขึ้นรูปสำหรับน้ำ เครื่องดื่ม



น้ำผลไม้ เป็นต้น เครื่องให้ผลผลิตอย่างล้นเหลือที่มีประสิทธิภาพสูงความจุของแต่ละช่องเพิ่มขึ้นเป็น



2750~2000bph เมื่อขนาดขวดเท่ากับหรือน้อยกว่า 0.55L ตามลำดับ ซึ่งสามารถตอบสนองความต้องการของลูกค้าระดับไฮเอนด์ได้



ข้อกำหนดมาพร้อมกับระบบโหลดอัตโนมัติแบบพรีฟอร์ม เครื่องทำงานอัตโนมัติเต็มรูปแบบด้วยประสิทธิภาพที่สม่ำเสมอ



และความเร็วสูงโดยไม่มีการรบกวนจากผู้ปฏิบัติงานในระหว่างกระบวนการทั้งหมดดังนั้น มีโอกาสเกิดการปนเปื้อนได้



ลดลงอย่างเห็นได้ชัดซึ่งรับประกันคุณภาพของผลิตภัณฑ์


ครั้งที่สองการพัฒนาเทคโนโลยี


การประยุกต์ใช้ระบบเซอร์โว PLC:


ใช้ระบบควบคุมการเคลื่อนที่ของ Omron (ประเภทโมดูลการรวม) โดยใช้ระบบ PTO (โมดูลกำหนดตำแหน่งเซอร์โว) สำหรับ



ตำแหน่งความเร็ว, เซ็นเซอร์ความใกล้ชิดค้นหาตำแหน่งเป้าหมายการโคจร, ส่งสัญญาณความเร็วสูงไปยังระบบเซอร์โว



ตำแหน่งของแทร็กถูกตรวจพบทางออนไลน์โดยตัวเข้ารหัสแบบหมุนที่มีความแม่นยำสูงในตัวเซอร์โวมอเตอร์เพื่อส่งข้อมูลกลับ sending



ไปยังระบบควบคุม ในที่สุด การวางตำแหน่งความเร็วสูงจะดำเนินการโดยโมดูลการกำหนดตำแหน่ง


การประยุกต์ใช้เซอร์โวมอเตอร์


กลไกการเคลื่อนที่ของแม่พิมพ์: ใช้เซอร์โวมอเตอร์เชื่อมต่อกล่องเกียร์ ระบบส่งกำลังแบบซิงโครนัสคือ



นำมาใช้เพื่อตอบสนองการเคลื่อนไหวขึ้นและลงของกลไกบานพับทั้งสองข้างทั้งสองด้านของแม่พิมพ์ที่ลากโดยสอง



แท่งเชื่อมโยงตามลำดับด้วยวิธีนี้ แม่พิมพ์ทั้งสองแผ่นที่อยู่ตรงกลางจะเคลื่อนที่ตรงข้ามกันหรือเข้าหากัน ซึ่งก็คือ



โดยทั่วไปเรียกว่าการเปิดและปิดแม่พิมพ์ล้อลากที่ขับเคลื่อนด้วยเซอร์โวมอเตอร์หมุนตามเข็มนาฬิกา



อย่างต่อเนื่อง ลดแรงกระแทกและการสึกหรอ ทำให้การยึดแม่พิมพ์ราบรื่นขึ้นแต่ละรอบนำไปสู่ ​​a



วัฏจักรที่สมบูรณ์ของการเคลื่อนที่ของแผ่นยึดแม่พิมพ์ ------ เปิดและปิดตัวล็อคแม่พิมพ์อัดอากาศอัดด้วยอากาศแรงดันสูง



กลไกถูกนำไปใช้ซึ่งบัฟแรงกระแทกระหว่างแผ่นแม่พิมพ์และปกป้องแม่พิมพ์ได้อย่างมีประสิทธิภาพนอกจากนี้ยังช่วยให้



ลดการมองเห็นเส้นแบ่งบนขวดสำเร็จรูปกลไกการเคลื่อนที่ของแม่พิมพ์ที่ขับเคลื่อนด้วยเซอร์โวมอเตอร์ได้รับการออกแบบและ



สร้างขึ้นจากการวิเคราะห์แบบจำลองทางวิศวกรรมที่เข้มงวด ซึ่งทำให้มั่นใจได้ว่าชุดการเคลื่อนที่ของแม่พิมพ์นั้นเรียบง่าย แม่นยำ



สม่ำเสมอและรวดเร็ว ทำให้รอบเวลา 0.2~0.4 วินาที


กลไกการถ่ายเทความร้อนของตัวจับยึดพรีฟอร์มและตัวจับความร้อนพรีฟอร์ม: ล้อดาวป้อนพรีฟอร์มและพรีฟอร์ม



กลไกการถ่ายโอนตัวจับความร้อนถูกขับเคลื่อนโดยขั้นตอนไดรฟ์แบบเชื่อมโยงสายพานซิงโครนัสเซอร์โวมอเตอร์สำหรับพรีฟอร์มโรตารี่



ระบบทำความร้อน, ตัวจับความร้อนแบบพรีฟอร์มถูกควบคุมโดยมอเตอร์ความถี่แปรผัน, พรีฟอร์ม (คอพรีฟอร์มขึ้นไป) คือ



เครื่องทำความร้อนแบบหมุนได้ 360 องศาอย่างต่อเนื่อง, สนามทำความร้อนแบบพรีฟอร์ม 48 มม., พรีฟอร์มเพิ่มเติมจะถูกให้ความร้อนอย่างต่อเนื่องภายใน



ระยะทางเท่ากันซึ่งช่วยเพิ่มประสิทธิภาพและประหยัดพลังงานได้มากกว่า 40%ใช้เซอร์โวมอเตอร์ตัวเดียวกันในการซิงโครนัส



ทำงานบนรางสไลด์เพื่อหมุนตำแหน่งสเต็ปปิ้งความเร็วสูงเพื่อทำให้โครงสร้างง่ายขึ้น ซึ่งทำให้สเต็ปปิ้งแทร็ค



รวดเร็วและเสถียร ลดเวลาของวงจรการผลิต และปรับปรุงประสิทธิภาพการผลิตอย่างมาก


การดำเนินการหลังจากอุ่น / กลไกพิทช์แปรผัน: กลไกนี้ใช้เซอร์โวมอเตอร์เพื่อเชื่อมต่อสกรู



โดยตรง, สกรูหมุนรอบ, ระยะพิทช์เปลี่ยนจาก 48 มม. เป็น 108 มม. โดยตรง, โครงสร้างถูกเปลี่ยนเพื่อให้แน่ใจว่าสูง



ความเร็วและการจัดการที่แม่นยำระหว่างกลไกทั้งสอง


ระบบถ่ายโอนพรีฟอร์มด้วยกริปเปอร์และกลไกป้อนขวดออก: พรีฟอร์มแบบอุ่นที่ส่งไปยังแม่พิมพ์เป่าและ



ขวดที่เสร็จแล้วป้อนออกโดยขับเคลื่อนด้วยเซอร์โวมอเตอร์เดียวกันและสายพานซิงโครนัสเพื่อให้แน่ใจว่ามีความเร็วสูงและแม่นยำ



การเคลื่อนไหวทั้งสองนี้


กลไกการยืด (ยืดลง): แท่งยืดถูกขับเคลื่อนด้วยเซอร์โวมอเตอร์พร้อมกันซึ่งทำให้ which



ซิงโครไนซ์การเคลื่อนที่ของแท่งและทำให้ง่ายต่อการทำการปรับก่อนการผลิต(หลังจากเปลี่ยนการเป่า



แม่พิมพ์ทำให้ปรับความสูงของแท่งยืดได้ง่ายขึ้นมาก เพียงแค่ต้องป้อนข้อมูลบนหน้าจอสัมผัสแทน



ทำการปรับด้วยตนเอง)

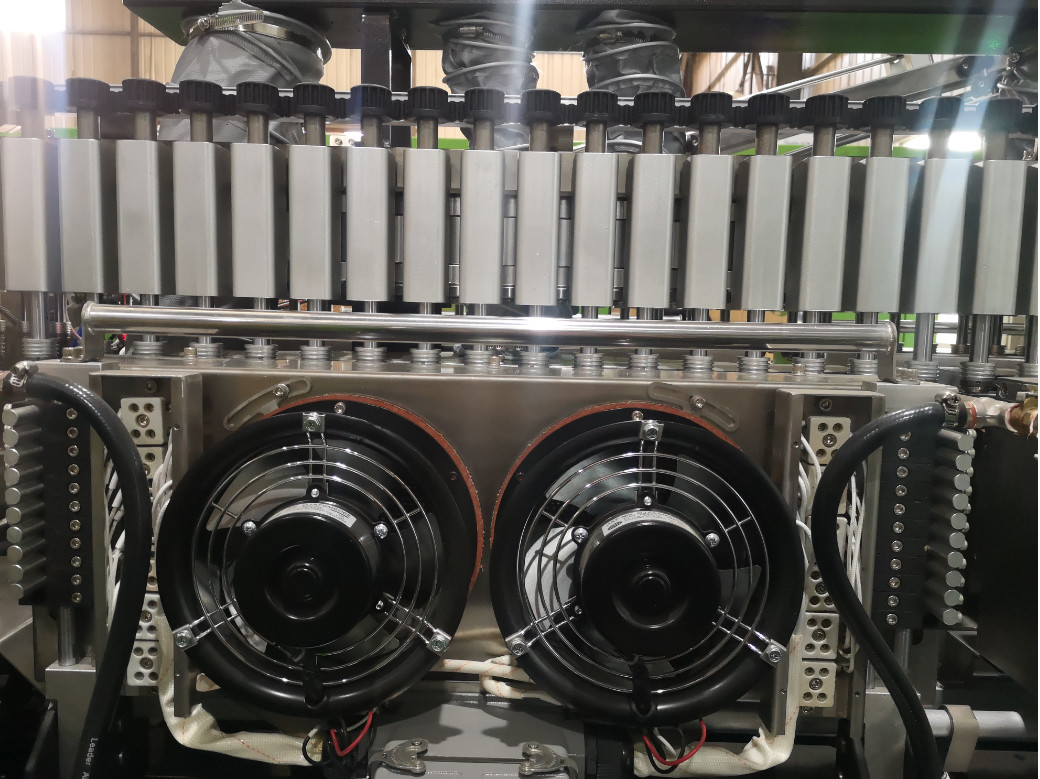

การประยุกต์ใช้ระบบทำความร้อนอุณหภูมิ


ระบบควบคุมแบบแยกส่วนใช้ในเตาอบความร้อนเปล่าของขวดเทอร์โมสแตติก ซึ่งใช้หลอดอินฟราเรดและตัวสะท้อนแสงสำหรับ



พรีฟอร์มความร้อนหลังจากตั้งค่าอุณหภูมิแล้ว อุปกรณ์จะสามารถปรับแรงดันเอาต์พุตตามค่า . ได้โดยอัตโนมัติ



อัตราโดยไม่ได้รับผลกระทบจากความผันผวนของแรงดันไฟฟ้าและการเปลี่ยนแปลงอุณหภูมิสิ่งแวดล้อมในขณะเดียวกันก็ระบายความร้อนด้วย



อากาศหมุนเวียนที่ควบคุมโดยตัวแปลงความถี่ ซึ่งสามารถรับประกันอุณหภูมิความร้อนภายในและค่าคงที่ได้อย่างมีประสิทธิภาพ



อุณหภูมิของเตาอบความร้อน และทำให้พื้นผิวของแต่ละ preform และอุณหภูมิภายในร้อนสม่ำเสมอ



นอกจากนี้ขวดยังหมุนได้ 360 องศาในเตาอบความร้อนเพื่อให้แต่ละด้านของพรีฟอร์มสามารถให้ความร้อนได้อย่างสม่ำเสมอ



ช่วยเพิ่มผลผลิตของขวดเป่าและช่วงความสามารถในการปรับตัวของพรีฟอร์มที่มีผนังหนา


การประยุกต์ใช้ตัวควบคุมแรงดันไฟฟ้าแบบวงปิดแบบเต็มในระบบทำความร้อนแบบพรีฟอร์ม:


อุณหภูมิของเตาอบความร้อนถูกควบคุมโดยตัวควบคุมแรงดันไฟฟ้าแบบวงปิดแบบเต็ม (พร้อมข้อเสนอแนะ) ซึ่ง



พัฒนาโดยบริษัท RiBo อย่างอิสระคอนโทรลเลอร์จะตรวจจับและปรับแรงดันเอาต์พุต (ค่าที่ตั้งไว้) ที่การสแกน



ความถี่ 100 ครั้งต่อวินาที เพื่อให้บรรลุผลของแรงดันขาออกสม่ำเสมอ และแก้ปัญหาไม่เสถียร



ผลกระทบความร้อนที่เกิดจากความผันผวนของความร้อนขององค์ประกอบความร้อน (หลอดไฟ) เนื่องจากความผันผวนของแรงดันไฟฟ้าของแหล่งจ่ายไฟใน



นอกจากนี้ ระบบควบคุมแบบวงปิดจะโต้ตอบและร่วมมือกับการควบคุมอุณหภูมิคงที่ของเตาอบความร้อนแบบเดิม



ระบบปรับปรุงความผันผวนของอุณหภูมิความร้อนที่เกิดจากการเปลี่ยนแปลงของอุณหภูมิสิ่งแวดล้อมอย่างมากโดยการประยุกต์ใช้



เทคโนโลยีข้างต้นในเครื่องเป่าขวด ความสม่ำเสมอของความร้อนและความเสถียรของแต่ละ preform มักจะสมบูรณ์



สอดคล้องกันซึ่งในที่สุดก็ช่วยให้มั่นใจถึงความเสถียรและความสม่ำเสมอของเอฟเฟกต์การเป่าขวดของแต่ละช่องหน่วยวงปิดนี้มี



ปรับปรุงประสิทธิภาพโดยรวมของอุปกรณ์เป่าขวด


เครื่องมีการตรวจจับอุณหภูมิพรีฟอร์มที่ส่วนท้ายของเตาอบความร้อนครั้งสุดท้าย หากอุณหภูมิพรีฟอร์ม



ไม่ถึงอุณหภูมิเป่า, พรีฟอร์มเข้าไปในแม่พิมพ์เป่าแต่ไม่มีการเป่า, ประหยัดอากาศ.


สาม.ประสิทธิภาพและข้อดี


i. ส่วนต่อประสานระหว่างคนกับเครื่องจักรนั้นใช้งานง่ายทุกอย่างเป็นคอมพิวเตอร์ รวมถึงการปรับอุณหภูมิและพรีฟอร์ม pre



การกระจาย


ii. แผงควบคุมการทำงานแบบเคลื่อนย้ายได้อิสระทำให้การทำงานสะดวกและยืดหยุ่นยิ่งขึ้น


iii.Preform unscrambling การโหลด การจัดการขวดและการสั่งซื้อทั้งหมดดำเนินการโดยผู้ควบคุมสแตนเลสโดยอัตโนมัติ



โดยไม่มีการปนเปื้อนครั้งที่สอง


iv. ในระหว่างกระบวนการของระบบให้อาหารพรีฟอร์มตัวอ่อนอัตโนมัติ แต่ละช่องพรีฟอร์มมีการตรวจจับโฟโตอิเล็กทริก



ควบคุมการทำงานของมอเตอร์ส่วนบนและกระบอกสูบเพื่อให้แน่ใจว่ามีการกระจายตัวของพรีฟอร์มในตัวอ่อนแต่ละตัวอย่างสม่ำเสมอ



ช่องและมีฟังก์ชั่นเตือนการขาดแคลนวัสดุ


v. ระบบหมุนเวียนน้ำเย็นและพัดลมที่ควบคุมด้วยคอนเวอร์เตอร์สามารถป้องกันคอขวดได้



การเสียรูปเมื่อพรีฟอร์มถูกทำให้ร้อน


vi.เครื่องทำความร้อนแบบโฮโมเทอร์มอลใช้ระบบสะท้อนแสงอัตโนมัติและระบบปรับแบบวงปิดซึ่งมีกำลังไฟฟ้าจ่ายอย่างต่อเนื่อง



ในสัดส่วนที่ไม่ได้รับผลกระทบจากความผันผวนของแรงดันไฟฟ้าโซ่ลำเลียงมีระยะพิทช์สั้นและพาราแทคติก ซึ่งช่วยให้



ตระหนักถึงความร้อนช้าและใช้พลังงานต่ำส่งผลให้พรีฟอร์มสามารถให้ความร้อนได้อย่างสม่ำเสมอและเป่าง่าย


vii.การติดตั้งแม่พิมพ์ในตำแหน่งทำให้สามารถเปลี่ยนแม่พิมพ์ได้อย่างง่ายดายภายในหนึ่งชั่วโมง ผู้ปฏิบัติงานจำเป็นต้อง need



ยืนบนพื้นก็สามารถทำงานนี้ให้เสร็จได้ ไม่ต้องยืนบนโครงเครื่อง ความปลอดภัยสำหรับบุคคลนั้นสูงกว่ามาก


viii.ชิ้นส่วนที่สำคัญทั้งหมดที่เราใช้สำหรับเครื่องจักร เช่น ชิ้นส่วนไฟฟ้า นิวเมติก เซอร์โวมอเตอร์ ฯลฯ ล้วนมีชื่อเสียง are



ชิ้นส่วนแบรนด์นำเข้าจากประเทศญี่ปุ่น สหรัฐอเมริกา และยุโรป ซึ่งรับประกันความเสถียรและอายุการใช้งานที่ยาวนานของอุปกรณ์ของเรา


ix. วาล์วเป่าแรงดันสูงติดตั้งอุปกรณ์แปลงเป็นอากาศแรงดันต่ำ ซึ่งสามารถมั่นใจได้ว่าปกติ



การแปลงโดยไม่มีอากาศแรงดันต่ำเครื่องมีอุปกรณ์กู้คืนอากาศแรงดันสูงในกระบวนการขวด



การผลิตการเป่า อากาศแรงดันสูงสามารถนำกลับมาใช้ใหม่และใช้สำหรับกระบอกสูบ/พรีโบลว์


IV.บำรุงรักษาง่าย


ระบบควบคุมเซอร์โวของ Omron (ตัวควบคุมการเคลื่อนไหว โมดูลาร์) เชื่อมต่อกับเครื่องผ่านการสื่อสารเฉพาะ



สายเคเบิลผู้ใช้สามารถจัดการการกระทำทั้งหมดของเครื่องผ่านตัวควบคุมการเคลื่อนไหวเมื่อเครื่องมีข้อบกพร่องการ



ส่วนต่อประสานระหว่างคนกับเครื่องจักรจะให้สัญญาณเตือนและรายงานการวินิจฉัยข้อผิดพลาดแก่ผู้ปฏิบัติงานผู้ปฏิบัติงานสามารถค้นหา .ได้อย่างรวดเร็ว



สาเหตุของข้อผิดพลาดและแก้ไขปัญหาโดยเร็วที่สุดผ่านการแสดงข้อผิดพลาด


★ หากขวดถูกปิดกั้น/บรรจุอยู่ในสายพานลำเลียงอากาศ สามารถตั้งค่าฟังก์ชันของพรีฟอร์มป้อนอาหารอัตโนมัติได้ในโปรแกรม



ผ่านการตรวจจับด้วยตาแมว


★ หากเครื่องหลังจากเป่าเครื่องหยุดทำงานเป็นเวลานานเกินไป สามารถตั้งค่าหลอดความร้อนด้วยฟังก์ชันของ



ลดอุณหภูมิโดยอัตโนมัติ ประหยัดการใช้ไฟฟ้า และหลีกเลี่ยงอุณหภูมิที่มากเกินไปในที่นั่งทำความร้อน



(ตั้งค่าอุณหภูมิในหน้าจอสัมผัส)


V. ความปลอดภัย


ชิ้นส่วนลูกสูบของเครื่องเป่าขวดมีอุปกรณ์ป้องกันและสัญญาณเตือน


ผม.ความปลอดภัยของผู้ปฏิบัติงาน


ตัวเครื่องปิดสนิทด้วยประตูนิรภัยที่สมบูรณ์แบบและวางใจได้ และยังติดตั้งแผ่นกันลื่นอะลูมิเนียมบนหลักการ



พื้นผิวซึ่งสามารถรับประกันความปลอดภัยของผู้ปฏิบัติงานในระดับที่ใหญ่ที่สุด


ii.ความปลอดภัยของตัวเครื่อง


มีการใช้เทคนิคการตรวจจับหลายจุดเพื่อให้แน่ใจว่าระบบกำหนดตำแหน่ง ระบบจับยึด และระบบยืดจะทำงานได้อย่างปลอดภัยในระดับสูงสุด





พารามิเตอร์ทางเทคนิคของเครื่อง

รายการ		หน่วย	รุ่น
			RiBo-6CR1.5L
สเปกการปั้น	พรีฟอร์ม พิช	mm	105
	Preform เครื่องทำความร้อน Pitch	mm	38
	จำนวน Cav.	cav.	6
ข้อมูลจำเพาะของคอนเทนเนอร์	ปริมาณคอนเทนเนอร์สูงสุด	หลี่	1.5
	ช่วงเส้นผ่านศูนย์กลางคอ	mm	18~30
	Max.Containr เส้นผ่านศูนย์กลาง	mm	97
	ความสูงของคอนเทนเนอร์สูงสุด	mm	325
※※ผลทางทฤษฎี		bph	15000~9000
ข้อมูลจำเพาะกำลังไฟ	กำลังไฟพิกัด	KW	123
	การใช้พลังงาน	KW	40~56
ข้อมูลจำเพาะของคอมเพรสเซอร์	แรงดันลม	Mpa	2.5~3.2
	การบริโภคอากาศ	ลบ.ม./นาที	6~8
สเปกเครื่องหลัก	ขนาด	mm	6843x3312x3250
	น้ำหนัก	กิโลกรัม	7500
หมายเหตุ *เนื่องจากข้อกำหนดการพัฒนาทางเทคนิคอย่างต่อเนื่องจะได้รับการปรับปรุงโดยไม่ต้องแจ้งให้ทราบล่วงหน้า
*ออกแบบพิเศษตามความต้องการของลูกค้า
