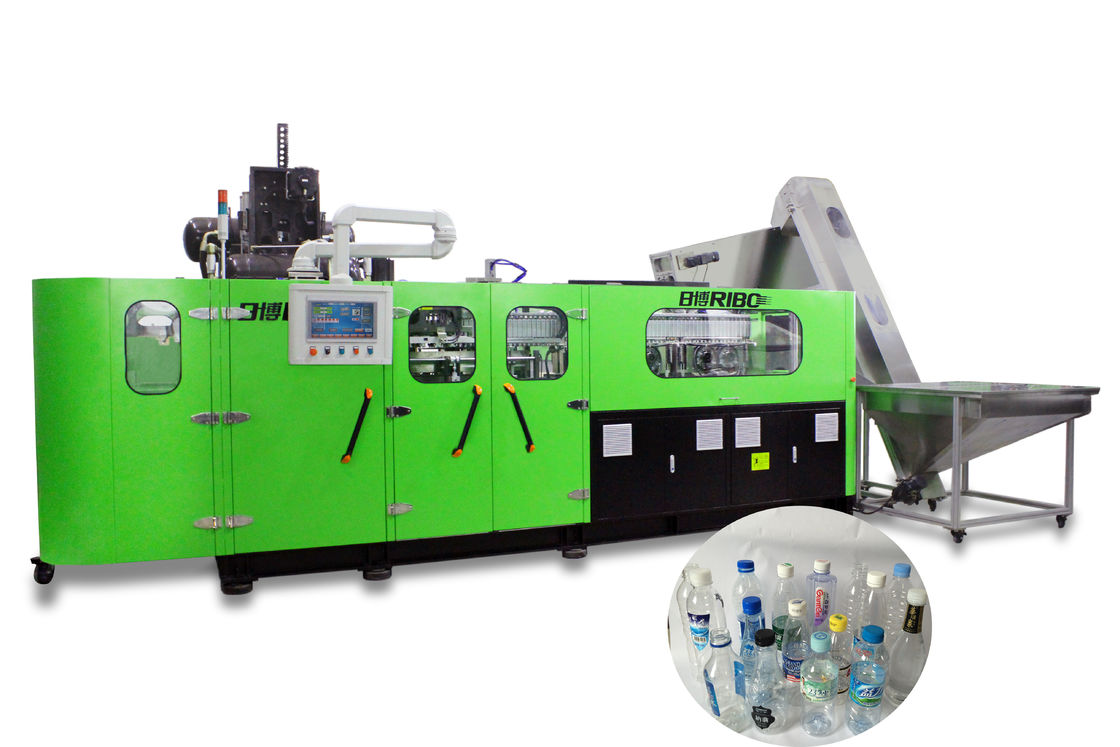

16000BPH 12000BPH เครื่องเป่าขวดพลาสติกอัตโนมัติ

การพัฒนาเทคโนโลยี

การประยุกต์ใช้ระบบเซอร์โว PLC:

ใช้ระบบควบคุมการเคลื่อนที่ของ Omron (ประเภทโมดูลการรวม) โดยใช้ระบบ PTO (โมดูลกำหนดตำแหน่งเซอร์โว) สำหรับ

ตำแหน่งความเร็ว, เซ็นเซอร์ความใกล้ชิดค้นหาตำแหน่งเป้าหมายการโคจร, ส่งสัญญาณความเร็วสูงไปยังระบบเซอร์โว

ตำแหน่งของแทร็กถูกตรวจพบทางออนไลน์โดยตัวเข้ารหัสแบบหมุนที่มีความแม่นยำสูงในตัวเซอร์โวมอเตอร์เพื่อส่งข้อมูลกลับ sending

ไปยังระบบควบคุม ในที่สุด การวางตำแหน่งความเร็วสูงจะดำเนินการโดยโมดูลการกำหนดตำแหน่ง

การประยุกต์ใช้เซอร์โวมอเตอร์

กลไกการเคลื่อนที่ของแม่พิมพ์: ใช้เซอร์โวมอเตอร์เชื่อมต่อกล่องเกียร์ ระบบส่งกำลังแบบซิงโครนัสคือ

นำมาใช้เพื่อตอบสนองการเคลื่อนไหวขึ้นและลงของกลไกบานพับทั้งสองข้างทั้งสองด้านของแม่พิมพ์ที่ลากโดยสอง

แท่งเชื่อมโยงตามลำดับด้วยวิธีนี้ แม่พิมพ์ทั้งสองแผ่นที่อยู่ตรงกลางจะเคลื่อนที่ตรงข้ามกันหรือเข้าหากัน ซึ่งก็คือ

โดยทั่วไปเรียกว่าการเปิดและปิดแม่พิมพ์ล้อลากที่ขับเคลื่อนด้วยเซอร์โวมอเตอร์หมุนตามเข็มนาฬิกา

อย่างต่อเนื่อง ลดแรงกระแทกและการสึกหรอ ทำให้การยึดแม่พิมพ์ราบรื่นขึ้นแต่ละรอบนำไปสู่ ​​a

วัฏจักรที่สมบูรณ์ของการเคลื่อนที่ของแผ่นยึดแม่พิมพ์ ------ เปิดและปิดตัวล็อคแม่พิมพ์อัดอากาศอัดด้วยอากาศแรงดันสูง

กลไกถูกนำไปใช้ซึ่งบัฟแรงกระแทกระหว่างแผ่นแม่พิมพ์และปกป้องแม่พิมพ์ได้อย่างมีประสิทธิภาพนอกจากนี้ยังช่วยให้

ลดการมองเห็นเส้นแบ่งบนขวดสำเร็จรูปกลไกการเคลื่อนที่ของแม่พิมพ์ที่ขับเคลื่อนด้วยเซอร์โวมอเตอร์ได้รับการออกแบบและ

สร้างขึ้นจากการวิเคราะห์แบบจำลองทางวิศวกรรมที่เข้มงวด ซึ่งทำให้มั่นใจได้ว่าชุดการเคลื่อนที่ของแม่พิมพ์นั้นเรียบง่าย แม่นยำ

สม่ำเสมอและรวดเร็ว ทำให้รอบเวลา 0.2~0.4 วินาที

กลไกการถ่ายเทความร้อนของตัวจับยึดพรีฟอร์มและตัวจับความร้อนพรีฟอร์ม: ล้อดาวป้อนพรีฟอร์มและ

กลไกการถ่ายโอนตัวจับความร้อนแบบพรีฟอร์มถูกขับเคลื่อนโดยขั้นตอนไดรฟ์แบบเชื่อมโยงสายพานซิงโครนัสของเซอร์โวมอเตอร์สำหรับ

ระบบทำความร้อนแบบโรตารี่ preform, ตัวจับความร้อนแบบพรีฟอร์มถูกควบคุมโดยมอเตอร์ความถี่ตัวแปร, พรีฟอร์ม (คอพรีฟอร์มคือ

ขึ้นไป) เป็นเครื่องทำความร้อนแบบหมุนได้ 360 องศาอย่างต่อเนื่อง, สนามทำความร้อนแบบพรีฟอร์ม 48 มม., พรีฟอร์มเพิ่มเติมจะถูกให้ความร้อนอย่างต่อเนื่อง

ภายในระยะทางเดียวกันซึ่งช่วยเพิ่มประสิทธิภาพและประหยัดพลังงานได้มากกว่า 40%ใช้เซอร์โวมอเตอร์ตัวเดียวกันเพื่อ

ทำงานพร้อมกันบนรางสไลด์เพื่อหมุนตำแหน่งการก้าวด้วยความเร็วสูงเพื่อลดความซับซ้อนของโครงสร้าง ซึ่งทำให้

ก้าวเดินอย่างรวดเร็วและมั่นคง ลดเวลาวงจรการผลิต และปรับปรุงประสิทธิภาพการผลิตอย่างมาก

การดำเนินการหลังจากให้ความร้อน / กลไกพิทช์แปรผัน: กลไกนี้ใช้เซอร์โวมอเตอร์เพื่อเชื่อมต่อสกรู

โดยตรง, สกรูหมุนรอบ, ระยะพิทช์เปลี่ยนจาก 48 มม. เป็น 96 มม. โดยตรง, โครงสร้างถูกเปลี่ยนเพื่อให้แน่ใจว่าสูง

ความเร็วและการจัดการที่แม่นยำระหว่างกลไกทั้งสอง

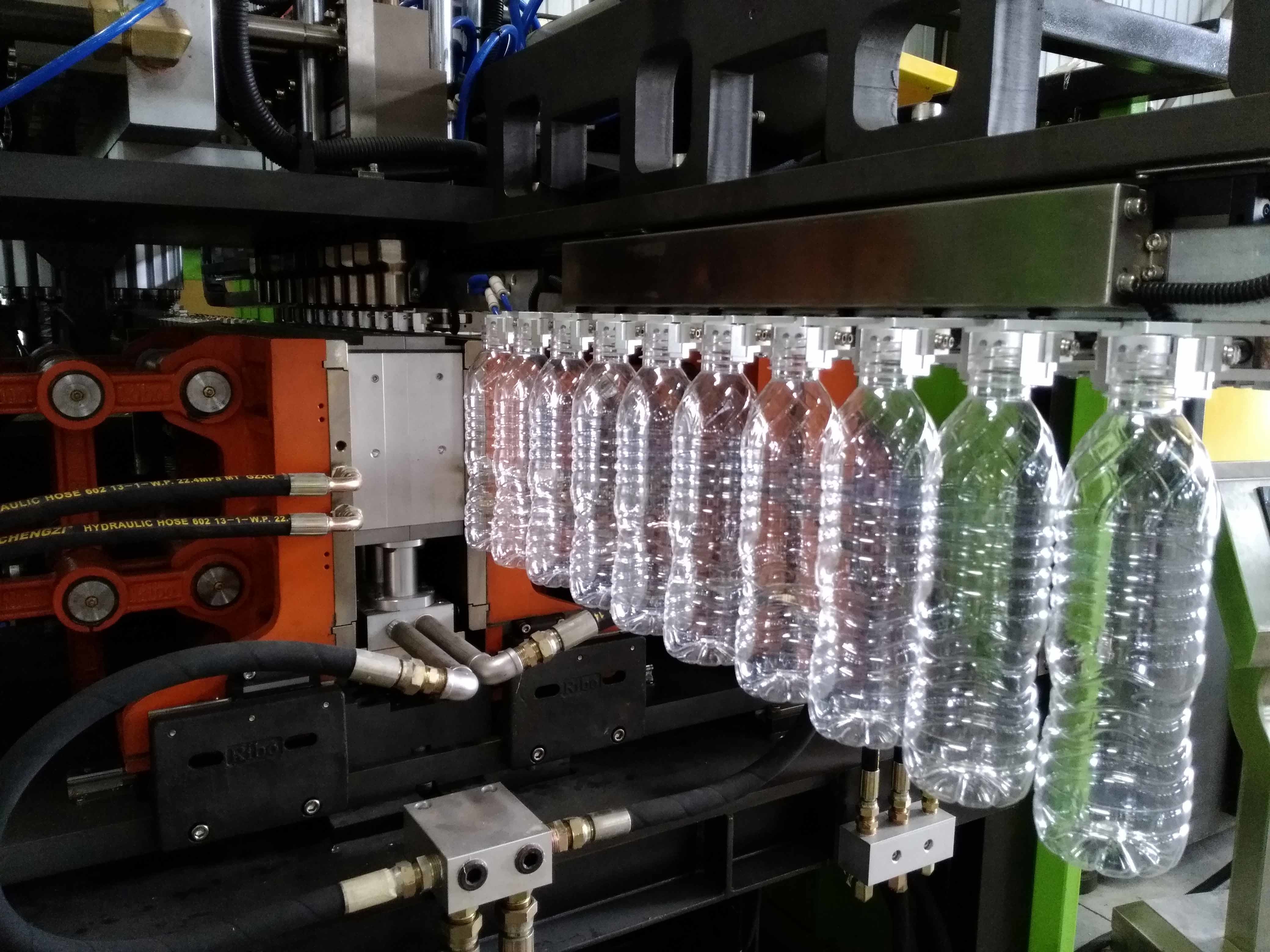

ระบบถ่ายโอนพรีฟอร์มด้วยกริปเปอร์และกลไกป้อนขวดออก: พรีฟอร์มแบบอุ่นที่ส่งไปยังแม่พิมพ์เป่าและ

ขวดที่เสร็จแล้วป้อนออกโดยขับเคลื่อนด้วยเซอร์โวมอเตอร์เดียวกันและสายพานซิงโครนัสเพื่อให้แน่ใจว่ามีความเร็วสูงและแม่นยำ

การเคลื่อนไหวทั้งสองนี้

กลไกการยืด (ยืดลง): แท่งยืดถูกขับเคลื่อนด้วยเซอร์โวมอเตอร์พร้อมกันซึ่ง

ช่วยให้มั่นใจถึงความบังเอิญของการเคลื่อนที่ของแท่ง และทำให้ง่ายต่อการทำการปรับก่อนการผลิต(หลังจาก

การเปลี่ยนแม่พิมพ์เป่าทำให้ง่ายต่อการปรับความสูงของแท่งยืดเพียงแค่ต้องป้อนข้อมูลบน

หน้าจอสัมผัสแทนการปรับด้วยมือ)

การประยุกต์ใช้ระบบทำความร้อนอุณหภูมิ

ระบบควบคุมแบบแยกส่วนใช้ในเตาอบความร้อนเปล่าของขวดเทอร์โมสแตติก ซึ่งใช้หลอดอินฟราเรดและตัวสะท้อนแสงสำหรับ

พรีฟอร์มความร้อนหลังจากตั้งค่าอุณหภูมิแล้ว อุปกรณ์จะสามารถปรับแรงดันเอาต์พุตตามค่า . ได้โดยอัตโนมัติ

อัตราโดยไม่ได้รับผลกระทบจากความผันผวนของแรงดันไฟฟ้าและการเปลี่ยนแปลงอุณหภูมิสิ่งแวดล้อมในขณะเดียวกันก็ระบายความร้อนด้วย

อากาศหมุนเวียนที่ควบคุมโดยตัวแปลงความถี่ ซึ่งสามารถรับประกันอุณหภูมิความร้อนภายในและค่าคงที่ได้อย่างมีประสิทธิภาพ

อุณหภูมิของเตาอบความร้อน และทำให้พื้นผิวของแต่ละ preform และอุณหภูมิภายในร้อนสม่ำเสมอ

นอกจากนี้ขวดยังหมุนได้ 360 องศาในเตาอบความร้อนเพื่อให้แต่ละด้านของพรีฟอร์มสามารถให้ความร้อนได้อย่างสม่ำเสมอ

ช่วยเพิ่มผลผลิตของขวดเป่าและช่วงความสามารถในการปรับตัวของพรีฟอร์มที่มีผนังหนา

การประยุกต์ใช้ตัวควบคุมแรงดันไฟฟ้าแบบวงปิดแบบเต็มในระบบทำความร้อนแบบพรีฟอร์ม:

อุณหภูมิของเตาอบความร้อนถูกควบคุมโดยตัวควบคุมแรงดันไฟฟ้าแบบวงปิดแบบเต็ม (พร้อมข้อเสนอแนะ) ซึ่ง

พัฒนาโดยบริษัท RiBo อย่างอิสระคอนโทรลเลอร์จะตรวจจับและปรับแรงดันเอาต์พุต (ค่าที่ตั้งไว้) ที่การสแกน

ความถี่ 218 ครั้งต่อวินาที เพื่อให้บรรลุผลของแรงดันขาออกสม่ำเสมอและแก้ปัญหาความไม่เสถียร

ผลกระทบความร้อนที่เกิดจากความผันผวนของความร้อนขององค์ประกอบความร้อน (หลอดไฟ) เนื่องจากความผันผวนของแรงดันไฟฟ้าของแหล่งจ่ายไฟใน

นอกจากนี้ ระบบควบคุมแบบวงปิดจะโต้ตอบและร่วมมือกับการควบคุมอุณหภูมิคงที่ของเตาอบความร้อนแบบเดิม

ระบบปรับปรุงความผันผวนของอุณหภูมิความร้อนที่เกิดจากการเปลี่ยนแปลงของอุณหภูมิสิ่งแวดล้อมอย่างมากโดยการประยุกต์ใช้

เทคโนโลยีข้างต้นในเครื่องเป่าขวด ความสม่ำเสมอของความร้อนและความเสถียรของแต่ละ preform มักจะสมบูรณ์

สอดคล้องกันซึ่งในที่สุดก็ช่วยให้มั่นใจถึงความเสถียรและความสม่ำเสมอของเอฟเฟกต์การเป่าขวดของแต่ละช่องหน่วยวงปิดนี้มี

ปรับปรุงประสิทธิภาพโดยรวมของอุปกรณ์เป่าขวด

เครื่องมีการตรวจจับอุณหภูมิพรีฟอร์มที่ส่วนท้ายของเตาอบความร้อนครั้งสุดท้าย หากอุณหภูมิพรีฟอร์ม

ไม่ถึงอุณหภูมิเป่า, พรีฟอร์มเข้าไปในแม่พิมพ์เป่าแต่ไม่มีการเป่า, ประหยัดอากาศ.

พารามิเตอร์ทางเทคนิค
